Rincian Produk
Tempat asal: Shanghai, Cina,
Nama merek: TANKII
Sertifikasi: ISO SGS
Nomor model: Ni80mo5 / Mu 80
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: negotiable
Kemasan rincian: Kotak kayu
Waktu pengiriman: 7-15 hari kerja
Syarat-syarat pembayaran: L / C, T / T, Western Union
Menyediakan kemampuan: 200 ton per bulan
Bahan: |
Permalloy |
Nama: |
1J85 |
Ketebalan: |
0,03mm |
Diameter: |
0,02mm |
Bentuk: |
Pipa / kawat / batang / strip / plat / koil |
standar: |
ASTM / GB |
Bahan: |
Permalloy |
Nama: |
1J85 |
Ketebalan: |
0,03mm |
Diameter: |
0,02mm |
Bentuk: |
Pipa / kawat / batang / strip / plat / koil |
standar: |
ASTM / GB |

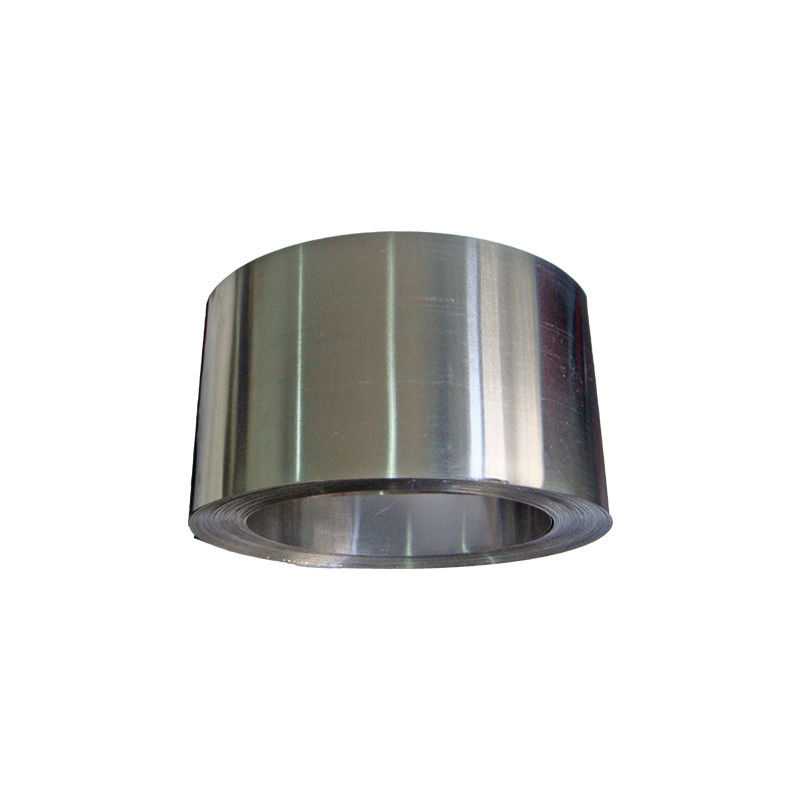

Paduan Magnetik Lembut Strip 1j85 / E11c / Ni80mo5 / 1j79 / Mu 80 Permalloy untuk Transformer Core
Permalloy
Permalloy is a nickel-iron, soft magnetic alloy containing 80% nickel. Permalloy adalah paduan magnetik lunak nikel-besi, mengandung 80% nikel. Mainly used in two areas, for energy conversion and information processing Terutama digunakan di dua bidang, untuk konversi energi dan pemrosesan informasi
In the power industry, mainly in the high magnetic field has a high magnetic induction and low core loss of the alloy. Dalam industri listrik, terutama di medan magnet tinggi memiliki induksi magnetik tinggi dan kehilangan inti paduan yang rendah. In the electronics industry, mainly at low or medium alloy having a high magnetic permeability and low coercive force. Dalam industri elektronik, terutama pada paduan rendah atau menengah yang memiliki permeabilitas magnetik tinggi dan gaya koersif rendah. At high frequencies shall be made on a thin strip or alloy higher resistivity. Pada frekuensi tinggi harus dibuat pada strip tipis atau paduan resistivitas lebih tinggi. Usually with sheet or strip. Biasanya dengan lembaran atau strip.
Soft magnetic materials in exchange for use, due to the alternating magnetic eddy currents are induced inside the material, resulting in the loss, the smaller the resistance of the alloy, the greater the thickness, the higher the frequency of the alternating magnetic field, eddy current losses greater, magnetic reduce more. Bahan magnetik lunak sebagai ganti untuk digunakan, karena arus eddy magnetik bolak-balik diinduksi di dalam bahan, mengakibatkan kerugian, semakin kecil resistansi paduan, semakin besar ketebalan, semakin tinggi frekuensi medan magnet bolak-balik, eddy kerugian saat ini lebih besar, mengurangi magnetik lebih banyak. For this, the material must be made thinner sheet (tape), and the surface coated with an insulating layer, or the use of certain methods to the surface to form an oxide insulating layer, such alloys commonly used magnesium oxide electrophoresis coating. Untuk ini, bahan harus dibuat lembaran lebih tipis (tape), dan permukaannya dilapisi dengan lapisan isolasi, atau penggunaan metode tertentu ke permukaan untuk membentuk lapisan isolasi oksida, paduan tersebut umumnya menggunakan lapisan elektroforesis magnesium oksida.
Besi-nikel paduan sebagian besar dalam penggunaan medan magnet bolak-balik, terutama untuk kuk besi, relay, Transformer Daya Kecil dan Terlindung secara magnetis.
Komposisi kimia
| Komposisi | % | C | P | S | M N | Si | Ni | Mo | Cu | Fe |
| Kandungan | min | 0,30 | 0,15 | 77.0 | 4,00 | Bal | ||||
| maks | 0,03 | 0,02 | 0,02 | 0,60 | 0,30 | 80.0 | 5.00 | 0,20 |
Properti fisik
| Kepadatan (g / cm3) | 8.74 |
| Koefisien ekspansi linier (10-6 ºC-1) | 10.90 ~ 11.20 |
| Tahanan (μΩ · m) | 0,56 |
| Titik curie (ºC) | 400 |
| Koefisien magnetostriksi saturasi (10-6) | 0,5 |
| Titik lebur (ºC) | - |
Properti Magnetik
| Kelas | Spec | D / mm |
μ00,08 / (mH / m) |
μm / (mH / m) |
Bs/ T | Hc/(Saya) |
| ≥ | ≤ | |||||
| Permalloy | Strip Gulung Dingin | 0,005-0,01 | 20.0 | 87.5 | 0,70 | 4.8 |
| 0,02-0,04 | 22.5 | 100.0 | 0,70 | 3.6 | ||
| 0,05-0,09 | 35.0 | 137.5 | 0,70 | 2.4 | ||
| 0,10-0,19 | 37.5 | 187.5 | 0,70 | 1.6 | ||
| 0,20-0,34 | 50.0 | 225.0 | 0,70 | 1.2 | ||
| 0,35-1,00 | 62.5 | 312.5 | 0,70 | 0.8 | ||
| 1.10-2.50 | 50.0 | 187.5 | 0,70 | 1.2 | ||
| 2.51-3.00 | 43.8 | 150.0 | 0,70 | 1.44 | ||
| Strip Canai Panas | 3-22 | 37.5 | 125.0 | 0,70 | 1.6 | |
| Hot Rolled Bar | 8-100 | 37.5 | 125.0 | 0,70 | 1.6 | |
| Kelas | Spec | δ / mm | 0,1A / m, μ1/ (mH / m) | |||
| 600Hz | 400Hz | 1kHz | 10kHz | |||
| ≥ | ||||||
| Permalloy | Strip Gulung Dingin | 0,02 | - | - | 20.0 | 15 |
| 0,05 | - | - | 31.3 | 11.3 | ||
| 0,10 | - | 31.3 | 25.0 | - | ||
| 0,20 | - | 23.8 | 10.0 | - | ||
| 0,35 | 38 | 12.5 | - | - | ||
Gaya Pasokan
| Nama Paduan | Tipe | Dimensi | |
| Permalloy | Kawat | D = 0,05 ~ 8mm | |
| Permalloy | Mengupas | W = 5 ~ 1000mm | T = 0,1 ~ 1.0mm |
| Permalloy | Menggagalkan | W = 10 ~ 100mm | T = 0,01 ~ 0,1mm |
| Permalloy | Batang | Dia = 8 ~ 100mm | L = 50 ~ 1000mm |
