0.05mm Ketebalan Nicr Alloy, Karma Nichrome Alloy Foil Strip Untuk Pengukur Ketegangan

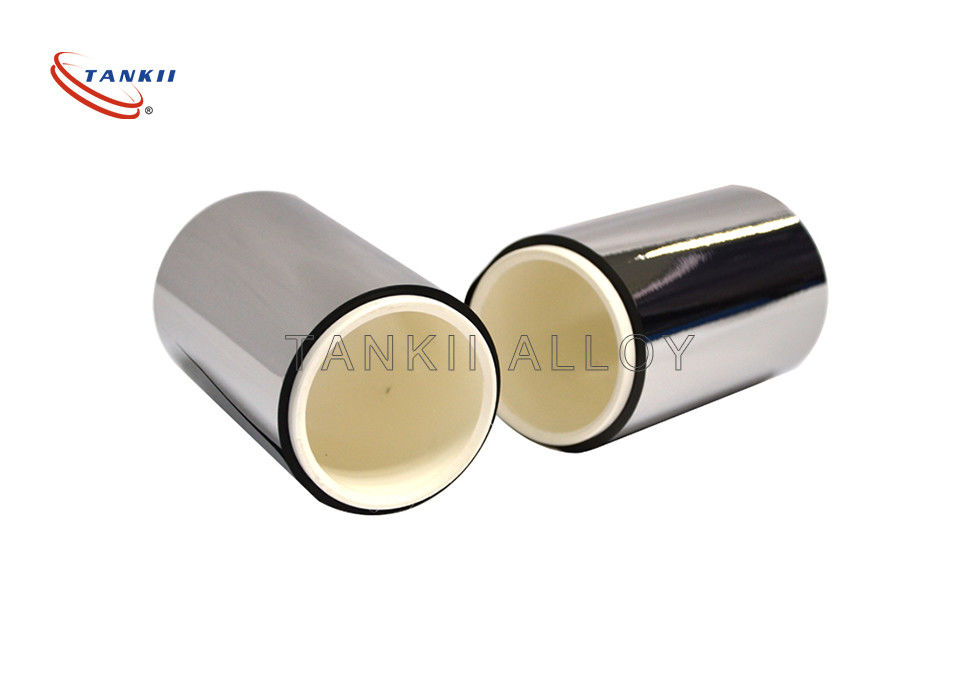

0.05mm Tebal Karma Nichrome Alloy Foil Strip untuk Strain Gauges

Nichrome, paduan nikel dan kromium 80/20 non-magnetis, adalah kawat resistansi yang paling umum untuk keperluan pemanasan karena memiliki resistivitas dan ketahanan tinggi terhadap oksidasi pada suhu tinggi.Saat digunakan sebagai elemen pemanas, kawat resistan biasanya digulung menjadi gulungan.Salah satu kesulitan dalam menggunakan kabel nichrome adalah solder listrik berbasis timah yang umum tidak akan terikat dengannya, sehingga sambungan ke daya listrik harus dibuat menggunakan metode lain seperti konektor crimp atau terminal sekrup.

Kanthal (Alloy 875/815), keluarga paduan besi-kromium-aluminium (FeCrAl) yang digunakan dalam berbagai aplikasi suhu tinggi.

Constantan [Cu55Ni45] memiliki koefisien resistivitas suhu rendah dan sebagai paduan tembaga, mudah disolder.Paduan resistansi konstan lainnya termasuk manganin [Cu86Mn12Ni2], Cupron [Cu53Ni44Mn3] dan Evanohm.

Keluarga paduan nikel-krom Evanohm [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si], memiliki resistansi tinggi, koefisien resistansi suhu rendah, gaya gerak listrik rendah (potensial Galvani) saat bersentuhan dengan tembaga, kekuatan tarik tinggi, dan juga sangat stabil berkaitan dengan untuk perlakuan panas.

Balco [Ni70Fe30] dan paduan serupa memiliki koefisien resistivitas suhu yang sangat tinggi, tetapi lebih linier, sehingga cocok untuk elemen penginderaan.

Banyak elemen dan paduan telah digunakan sebagai kawat resistan untuk tujuan khusus.Tabel di bawah ini mencantumkan resistivitas beberapa bahan umum.Resistivitas karbon amorf sebenarnya memiliki range 3.8 - 4.1 × 10−6 Ω m.

Pengukur regangan (juga disebut strain gage) adalah alat yang digunakan untuk mengukur regangan pada suatu benda.Diciptakan oleh Edward E. Simmons dan Arthur C. Ruge pada tahun 1938, jenis pengukur regangan yang paling umum terdiri dari penyangga fleksibel isolasi yang mendukung pola lembaran logam.Pengukur dipasang ke objek dengan perekat yang sesuai, seperti cyanoacrylate.Saat benda mengalami deformasi, foil berubah bentuk, menyebabkan hambatan listriknya berubah.Perubahan hambatan ini, biasanya diukur menggunakan jembatan Wheatstone, terkait dengan regangan dengan kuantitas yang dikenal sebagai faktor pengukur.

Pengukur regangan memanfaatkan sifat fisik konduktansi listrik dan ketergantungannya pada geometri konduktor.Ketika konduktor listrik diregangkan dalam batas elastisitasnya sehingga tidak pecah atau berubah bentuk secara permanen, konduktor tersebut akan menjadi lebih sempit dan lebih panjang, yang meningkatkan hambatan listriknya ujung ke ujung.Sebaliknya, ketika konduktor dikompresi sedemikian rupa sehingga tidak melengkung, konduktor akan melebar dan memendek, yang menurunkan hambatan listriknya ujung ke ujung.Dari hambatan listrik yang diukur dari pengukur regangan, jumlah tegangan yang diinduksi dapat disimpulkan.

Pengukur regangan tipikal mengatur strip konduktif panjang dan tipis dalam pola zig-zag garis sejajar.Ini tidak meningkatkan sensitivitas, karena persentase perubahan resistansi untuk regangan tertentu untuk seluruh zig-zag sama dengan jejak tunggal mana pun.Jejak linier tunggal harus sangat tipis, sehingga dapat menyebabkan panas berlebih (yang akan mengubah resistansinya dan menyebabkannya meluas), atau perlu dioperasikan pada tegangan yang jauh lebih rendah, sehingga sulit untuk mengukur perubahan resistansi secara akurat.
