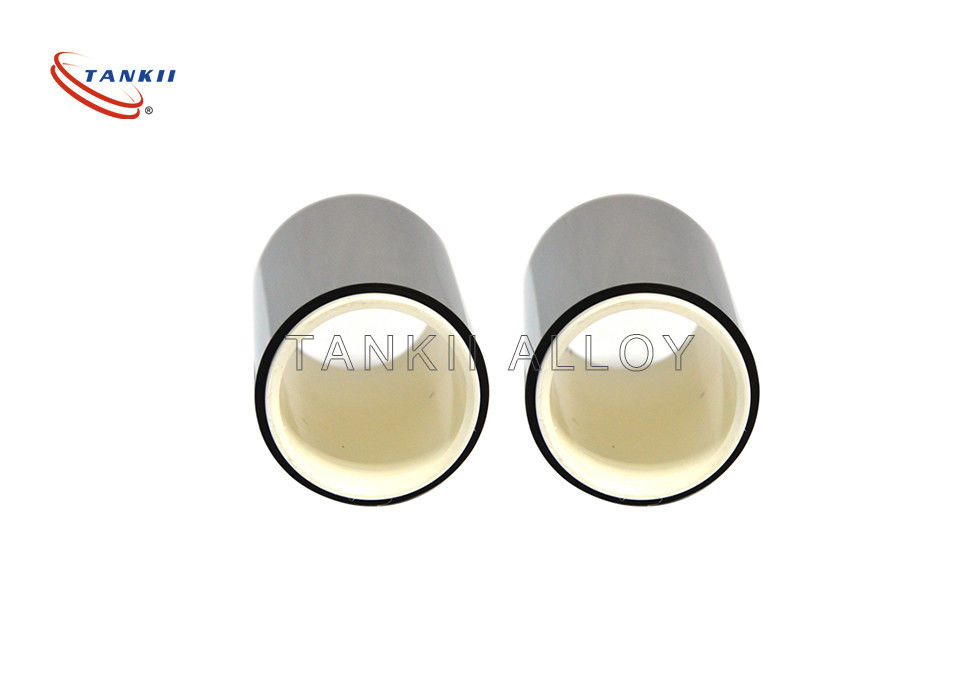

6J22 Evanohm Stable Resistance Foil / Strip / Tape Untuk Aplikasi Strain Gauge

6J22 Evanohm Stabil Foil / Strip / Tape Untuk Aplikasi Strain Gauge

Nichrome, paduan nikel dan kromium 80/20 non-magnetis, adalah kawat resistansi yang paling umum untuk keperluan pemanasan karena memiliki resistivitas dan ketahanan tinggi terhadap oksidasi pada suhu tinggi.Saat digunakan sebagai elemen pemanas, kawat resistan biasanya digulung menjadi gulungan.Salah satu kesulitan dalam menggunakan kabel nichrome adalah solder listrik berbasis timah yang umum tidak akan terikat dengannya, sehingga sambungan ke daya listrik harus dibuat menggunakan metode lain seperti konektor crimp atau terminal sekrup.

Kanthal (Alloy 875/815), keluarga paduan besi-kromium-aluminium (FeCrAl) yang digunakan dalam berbagai aplikasi suhu tinggi.

Constantan [Cu55Ni45] memiliki koefisien resistivitas suhu rendah dan sebagai paduan tembaga, mudah disolder.Paduan resistansi konstan lainnya termasuk manganin [Cu86Mn12Ni2], Cupron [Cu53Ni44Mn3] dan Evanohm.

Keluarga paduan nikel-krom Evanohm [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si], memiliki resistansi tinggi, koefisien resistansi suhu rendah, gaya gerak listrik rendah (potensial Galvani) saat bersentuhan dengan tembaga, kekuatan tarik tinggi, dan juga sangat stabil berkaitan dengan untuk perlakuan panas.

Balco [Ni70Fe30] dan paduan serupa memiliki koefisien resistivitas suhu yang sangat tinggi, tetapi lebih linier, sehingga cocok untuk elemen penginderaan.

Banyak elemen dan paduan telah digunakan sebagai kawat resistan untuk tujuan khusus.Tabel di bawah ini mencantumkan resistivitas beberapa bahan umum.Resistivitas karbon amorf sebenarnya memiliki range 3.8 - 4.1 × 10−6 Ω m.

Pengukur regangan (juga disebut strain gage) adalah alat yang digunakan untuk mengukur regangan pada suatu benda.Diciptakan oleh Edward E. Simmons dan Arthur C. Ruge pada tahun 1938, jenis pengukur regangan yang paling umum terdiri dari penyangga fleksibel isolasi yang mendukung pola lembaran logam.Pengukur dipasang ke objek dengan perekat yang sesuai, seperti cyanoacrylate.Saat benda mengalami deformasi, foil berubah bentuk, menyebabkan hambatan listriknya berubah.Perubahan hambatan ini, biasanya diukur menggunakan jembatan Wheatstone, terkait dengan regangan dengan kuantitas yang dikenal sebagai faktor pengukur.

Latihan Strain Gauge:

Tegangan eksitasi diterapkan ke kabel masukan dari jaringan pengukur, dan pembacaan tegangan diambil dari kabel keluaran.Tegangan input tipikal adalah 5 V atau 12 V dan pembacaan output tipikal dalam milivolt.

Pengukur regangan foil digunakan dalam banyak situasi.Aplikasi yang berbeda menempatkan persyaratan yang berbeda pada pengukur.Dalam kebanyakan kasus, orientasi pengukur regangan signifikan.

Pengukur terpasang pada a sel bebanbiasanya diharapkan untuk tetap stabil selama beberapa tahun, jika tidak puluhan tahun;sedangkan yang digunakan untuk mengukur respons dalam eksperimen dinamis mungkin hanya perlu tetap melekat pada objek selama beberapa hari, diberi energi kurang dari satu jam, dan beroperasi kurang dari satu detik.

Pengukur regangan dipasang ke substrat dengan lem khusus.Jenis lem tergantung pada masa pakai yang dibutuhkan dari sistem pengukuran.Untuk pengukuran jangka pendek (hingga beberapa minggu) lem cyanoacrylate sesuai, untuk pemasangan yang tahan lama diperlukan lem epoksi.Biasanya lem epoksi membutuhkan pengeringan suhu tinggi (sekitar 80-100 ° C).Persiapan permukaan tempat pengukur regangan akan direkatkan adalah yang paling penting.Permukaan harus dihaluskan (misalnya dengan kertas pasir yang sangat halus), deoiled dengan pelarut, jejak pelarut harus dihilangkan dan pengukur regangan harus segera direkatkan setelah ini untuk menghindari oksidasi atau polusi pada area yang disiapkan.Jika langkah-langkah ini tidak diikuti, pengukur regangan yang mengikat ke permukaan mungkin tidak dapat diandalkan dan kesalahan pengukuran yang tidak dapat diprediksi dapat terjadi.

Teknologi berbasis strain gauge umumnya digunakan dalam pembuatan sensor tekanan.Pengukur yang digunakan dalam sensor tekanan itu sendiri biasanya terbuat dari silikon, polisilikon, film logam, film tebal, dan foil terikat.
