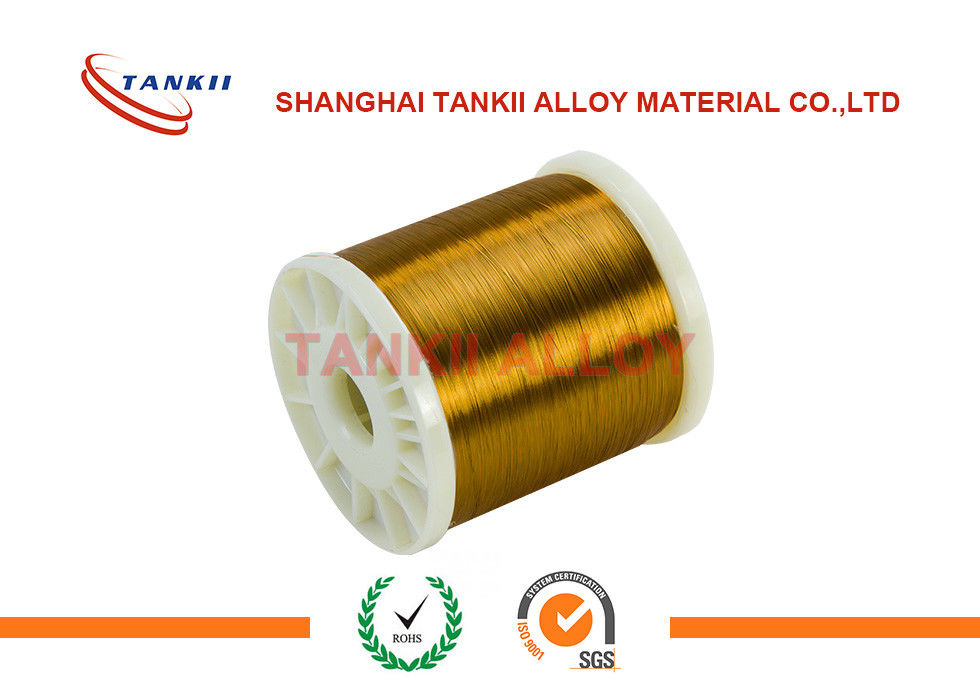

0.1mm Tembaga Dan Kawat Jenis Thermocouple Constantan T Dengan Kapton Vanish Diemail
Kabel termokopel juga dapat disebut sebagai kabel instrumentasi, karena mereka digunakan untuk pengukuran suhu proses. Konstruksi mirip dengan kabel instrumentasi pasangan tetapi bahan konduktor berbeda. Termokopel digunakan dalam proses untuk merasakan suhu dan terhubung ke pirometer untuk indikasi dan kontrol. Termokopel dan pirometer dilakukan secara elektrik dengan kabel ekstensi termokopel / kabel kompensasi termokopel. Konduktor yang digunakan untuk kabel termokopel ini diharuskan memiliki sifat termo-listrik (ggl) yang sama dengan termokopel yang digunakan untuk merasakan suhu.
Pabrik kami terutama memproduksi jenis KX, NX, EX, JX, NC, TX, SC / RC, KCA, kawat kompensasi KCB untuk termokopel, dan mereka digunakan dalam instrumen pengukuran suhu dan kabel. Produk kompensasi termokopel kami dibuat patuh oleh GB / T 4990-2010 'Kabel paduan ekstensi dan kompensasi kabel untuk termokopel' (Standar Nasional Cina), dan juga IEC584-3 'Kawat termokopel bagian 3-kabel kompensasi' (standar internasional).
Mineral insulated cable (kabel MI), kawat berenamel, kawat pita, batang dapat disesuaikan sesuai permintaan Anda.
Rentang aplikasi:
• Pemanasan - Pembakar gas untuk oven
• Pendinginan - Freezer
• Perlindungan mesin - Temperatur dan suhu permukaan
• Kontrol suhu tinggi - Pengecoran besi
Kode warna yang berbeda dapat diberikan sesuai permintaan pelanggan.
Penjelasan terperinci tentang kabel termokopel
| Kode Termokopel | Comp. Mengetik | Comp. Nama Kawat | Positif | Negatif |
| Nama | Kode | Nama | Kode |
| S | SC | tembaga-constantan 0,6 | tembaga | SPC | constantan 0.6 | SNC |
| R | RC | tembaga-constantan 0,6 | tembaga | RPC | constantan 0.6 | RNC |
| K | KCA | Besi-konstantan22 | Besi | KPCA | constantan22 | KNCA |
| K | KCB | tembaga-konstantan 40 | tembaga | KPCB | konstantan 40 | KNCB |
| K | KX | Chromel10-NiSi3 | Chromel10 | KPX | NiSi3 | KNX |
| N | NC | Besi-konstantan 18 | Besi | NPC | konstantan 18 | NNC |
| N | NX | NiCr14Si-NiSi4Mg | NiCr14Si | NPX | NiSi4Mg | NNX |
| E | EX | NiCr10-Constantan45 | NiCr10 | EPX | Constantan45 | ENX |
| J | JX | Besi-konstantan 45 | Besi | JPX | konstantan 45 | JNX |
| T | TX | tembaga-konstantan 45 | tembaga | TPX | konstantan 45 | TNX |
|
Warna Isolasi dan Selubung |
| Mengetik | Warna Isolasi | Warna Sarung |
| Positif | Negatif | G | H |
| / | S | / | S |
| SC / RC | MERAH | HIJAU | HITAM | ABU-ABU | HITAM | KUNING |
| KCA | MERAH | BIRU | HITAM | ABU-ABU | HITAM | KUNING |
| KCB | MERAH | BIRU | HITAM | ABU-ABU | HITAM | KUNING |
| KX | MERAH | HITAM | HITAM | ABU-ABU | HITAM | KUNING |
| NC | MERAH | ABU-ABU | HITAM | ABU-ABU | HITAM | KUNING |
| NX | MERAH | ABU-ABU | HITAM | ABU-ABU | HITAM | KUNING |
| EX | MERAH | COKLAT | HITAM | ABU-ABU | HITAM | KUNING |
| JX | MERAH | UNGU | HITAM | ABU-ABU | HITAM | KUNING |
| TX | MERAH | PUTIH | HITAM | ABU-ABU | HITAM | KUNING |
| Catatan: G - Untuk penggunaan umum H - Untuk penggunaan tahan panas S - Kelas presisi Kelas normal tidak memiliki tanda |
Bahan isolasi:
| jenis bahan | Temp Operasi berkelanjutan. / ℃ | Ketahanan abrasi | Resistensi kimia | Ketahanan kelembaban | Resistensi pelarut | Resistensi api |
| pe | 80 | Baik | Luar biasa | Luar biasa | Luar biasa | Miskin |
| PVC | 105 | Sangat bagus | Sangat bagus | Baik | Adil | Luar biasa |
| TPE | 125 | Luar biasa | Miskin | Baik | Baik | Luar biasa |
| SILIKON | 200 | Baik | Baik | Luar biasa | Luar biasa | Luar biasa |
| FEP | 200 | Luar biasa | Luar biasa | Luar biasa | Luar biasa | Luar biasa |
| PFA | 260 | Luar biasa | Luar biasa | Luar biasa | Luar biasa | Luar biasa |
| PTFE | 260 | Baik | Luar biasa | Luar biasa | Luar biasa | Luar biasa |
| SERAT B-KACA | 260 | Baik | Baik | Adil | Baik | Baik |
| SERAT G-GLASS | 510 | Miskin | Baik | Baik | Luar biasa | Luar biasa |
| SERAT Q-GLASS | 704 | Adil | Baik | Baik | Luar biasa | Luar biasa |
| SERAT SILIKA BERBAGAI | 1100 | Baik | Baik | Luar biasa | Luar biasa | Luar biasa |
| INSULASI MINERAL * | 1100 | Luar biasa | Luar biasa | Baik | Luar biasa | Luar biasa |
Pengiriman dan Paket:
1. Paket Ekspor Standar untuk kawat termokopel
2. Pengiriman melalui laut atau udara, dalam waktu sekitar 5-7 hari setelah mendapatkan pembayaran
Bahan diemail untuk kawat termokopel
1. Cat poliester: 155 ℃, 220 ℃
2. Kapton lenyap: 300 ℃
Ketebalan diemail dapat satu lapisan, atau dua lapisan sesuai permintaan pelanggan.
Jika Anda memiliki pertanyaan tentang kawat termokopel berenamel, silakan hubungi saya untuk lebih jelasnya.
