Rincian Produk
Tempat asal: Shanghai, Cina
Nama merek: TANKII
Sertifikasi: ISO9001:2015/ ROHS
Nomor model: Ni80Cr20
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 30KG
Harga: To negotiate
Kemasan rincian: spool, kumparan, karton atau kasus kayu lapis dengan film plastik sesuai dengan kebutuhan klien
Waktu pengiriman: 7-12 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union, Paypal
Menyediakan kemampuan: 2000 + TON + TAHUN
Ukuran: |
Seperti yang dipersyaratkan |
Tipe: |
Telanjang |
Jenis konduktor: |
Padat |
Bentuk kawat: |
Bulat / Terdampar |
Jumlah kabel: |
7,19,37,61 |
Spesifikasi: |
ASTM |
Ukuran: |
Seperti yang dipersyaratkan |
Tipe: |
Telanjang |
Jenis konduktor: |
Padat |
Bentuk kawat: |
Bulat / Terdampar |
Jumlah kabel: |
7,19,37,61 |
Spesifikasi: |
ASTM |

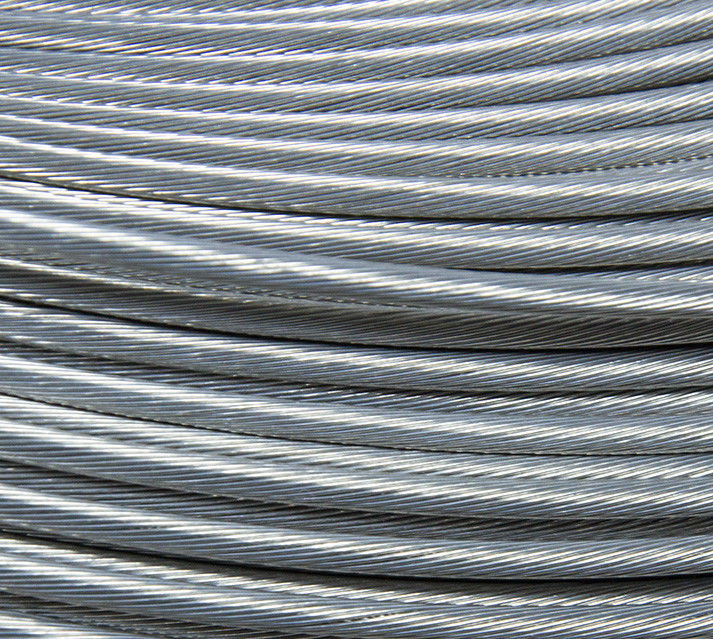

37 * 0.38 Stranded Wire / Cable Nichrome Wire Coil dengan Permukaan Lurus Cerah
Deskripsi Rinci tentang Stranded Wire:
Kawat pilin sangat serbaguna dan digunakan di sejumlah aplikasi industri, komersial, dan konsumen.Sementara beberapa aplikasi memerlukan kabel dan kabel konduktor padat, kawat pilin sering disukai karena tingkat fleksibilitasnya yang lebih tinggi.
Kabel dan kabel yang terdampar banyak digunakan di industri yang membutuhkan banyak pengangkatan, dukungan, dan ketegangan seperti industri kedirgantaraan, otomotif, komunikasi, kimia, elektronik, pertahanan, keamanan, dan medis.Untuk memenuhi kebutuhan industri ini dan lebih banyak lagi, tali pangkal semakin terspesialisasi.Jika tidak yakin, sebaiknya berkonsultasi dengan pemasok tali kawat untuk memilih kawat yang tepat dan menghindari potensi kerusakan mekanis yang mahal dan berbahaya.
Kabel yang terdampar diidentifikasi dengan membuat daftar jumlah helai dan jumlah kabel per untai, serta lay dan pitch tali.Kode identifikasi juga dapat diperluas ke spesifik seperti jenis inti, batas beban kerja, dan lainnya, yang tercantum dalam bentuk singkat.
Sambungan, pengencang, alat kelengkapan, dan perangkat keras lain yang terpasang pada kabel yang terdampar juga penting karena menawarkan tingkat keserbagunaan kawat yang berbeda dalam hal pencegahan dan konektivitas berjumbai.
Untuk alasan geometris, jumlah untai terendah yang biasanya terlihat adalah 7: satu di tengah, dengan 6 yang mengelilinginya dalam kontak dekat.Level selanjutnya adalah 19, yang merupakan lapisan lain dari 12 untai di atas 7. Setelah itu jumlahnya bervariasi, tetapi 37 dan 49 adalah umum, kemudian di kisaran 70 hingga 100 (jumlahnya tidak lagi tepat).Bahkan jumlah yang lebih besar dari itu biasanya hanya ditemukan pada kabel yang sangat besar.
Untuk aplikasi di mana kawat bergerak, 19 adalah yang terendah yang harus digunakan (7 sebaiknya hanya digunakan dalam aplikasi di mana kawat ditempatkan dan kemudian tidak bergerak), dan 49 jauh lebih baik.Untuk aplikasi dengan gerakan berulang yang konstan, seperti robot perakitan dan kabel headphone, 70 hingga 100 wajib diisi.
Untuk aplikasi yang membutuhkan lebih banyak fleksibilitas, bahkan lebih banyak untaian digunakan (kabel las adalah contoh yang biasa, tetapi juga aplikasi apa pun yang perlu memindahkan kawat di area yang sempit).Salah satu contohnya adalah kawat 2/0 yang terbuat dari 5.292 helai kawat pengukur # 36.Untai diatur dengan terlebih dahulu membuat bundel yang terdiri dari 7 untai.Kemudian 7 bundel tersebut disatukan menjadi super bundle.Akhirnya 108 bundel super digunakan untuk membuat kabel akhir.Setiap kelompok kabel dililitkan dalam bentuk heliks sehingga ketika kawat ditekuk, bagian dari ikatan yang diregangkan bergerak di sekitar heliks ke bagian yang dikompresi untuk memungkinkan kawat memiliki lebih sedikit tekanan.
Seperti tali kawat, kawat untai memiliki tiga elemen dasar: filamen kawat, untaian, dan inti.
Komponen pertama adalah batang logam yang ditarik dingin yang diameternya relatif kecil dibandingkan dengan tali secara keseluruhan.
Filamen ini dipelintir atau dikepang bersama untuk membentuk untaian, atau pengelompokan kabel.Untaian dapat terdiri dari sedikitnya dua atau sebanyak beberapa lusin filamen tergantung pada tujuan penggunaan produk jadi.
Inti adalah elemen di mana untaian dibungkus dalam pola heliks.Inti dapat dibuat dari logam atau serat dan untaian dapat ditempatkan di sekitar inti dengan arah searah jarum jam atau berlawanan arah jarum jam yang dikenal sebagai lay.
Bahan yang dipilih untuk kabel, untaian, dan inti sangat penting dan harus memberikan kekuatan, fleksibilitas, dan ketahanan aus yang sesuai untuk tujuan penggunaannya.Kabel baja tahan karat sangat populer, seperti juga sejumlah jenis kabel baja lainnya, karena kabel tersebut memberikan karakteristik khusus yang diinginkan seperti kekuatan dan ketahanan aus.
Bahan lain seperti tembaga dan aluminium dapat dipilih karena konduktivitas listriknya yang baik sedangkan paduan nikel dipilih untuk hambatan listrik.
Bahan spesifik yang digunakan dalam konstruksi kawat pilin dipilih sehubungan dengan aplikasi yang akan digunakan.
Pertimbangan penting lainnya termasuk diameter, kesulitan perataan, ketahanan suhu, dan umur rata-rata.
Kawat pilin terdiri dari sejumlah kabel kecil yang dibundel atau dibungkus menjadi satu untuk membentuk konduktor yang lebih besar.Kawat pilin lebih fleksibel daripada kawat padat dengan luas penampang total yang sama.Kawat pilin digunakan ketika diperlukan ketahanan yang lebih tinggi terhadap kelelahan logam.Situasi seperti itu termasuk koneksi antara papan sirkuit dalam perangkat papan sirkuit-multi-cetak, di mana kekakuan kawat padat akan menghasilkan terlalu banyak tekanan sebagai akibat dari gerakan selama perakitan atau servis;Kabel saluran AC untuk peralatan;kabel alat musik;kabel mouse komputer;kabel elektroda las;kabel kontrol yang menghubungkan bagian-bagian mesin yang bergerak;kabel mesin pertambangan;kabel mesin trailing;dan banyak lainnya.
Pada frekuensi tinggi, arus bergerak di dekat permukaan kabel karena efek kulit, mengakibatkan peningkatan kehilangan daya pada kabel.Kawat pilin mungkin tampak mengurangi efek ini, karena luas permukaan total untai lebih besar dari luas permukaan kawat padat yang setara, tetapi kawat pilin biasa tidak mengurangi efek kulit karena semua untaian dihubung pendek bersama dan berperilaku sebagai konduktor tunggal.Kawat yang dipilin akan memiliki resistansi yang lebih tinggi daripada kawat padat dengan diameter yang sama karena penampang kawat yang dipilin tidak semuanya tembaga;ada celah yang tidak dapat dihindari antara untaian (ini adalah masalah pengepakan lingkaran untuk lingkaran dalam lingkaran).Kawat pilin dengan penampang konduktor yang sama dengan kawat padat dikatakan memiliki ukuran ekuivalen yang sama dan selalu berdiameter lebih besar.
Namun, untuk banyak aplikasi frekuensi tinggi, efek kedekatanlebih parah daripada efek kulit, dan dalam beberapa kasus terbatas, kabel untai sederhana dapat mengurangi efek kedekatan.Untuk kinerja yang lebih baik pada frekuensi tinggi, kawat litz, yang memiliki untaian individu yang diisolasi dan dipelintir dalam pola khusus, dapat digunakan.
Jenis Paduan | Diameter | Resistivitas | Tarik | Pemanjangan (%) |
Pembengkokan | Max. Kontinu |
Kerja Kehidupan |
(mm) | (μΩm) (20 ° C) | Kekuatan | Waktu | Layanan | (jam) | ||
(N / mm²) | Suhu (° C) |
||||||
Cr20Ni80 | <0,50 | 1,09 ± 0,05 | 850-950 | > 20 | > 9 | 1200 | > 20.000 |
0,50-3,0 | 1,13 ± 0,05 | 850-950 | > 20 | > 9 | 1200 | > 20.000 | |
> 3.0 | 1,14 ± 0,05 | 850-950 | > 20 | > 9 | 1200 | > 20.000 | |
Cr30Ni70 | <0,50 | 1,18 ± 0,05 | 850-950 | > 20 | > 9 | 1250 | > 20.000 |
≥0,50 | 1,20 ± 0,05 | 850-950 | > 20 | > 9 | 1250 | > 20.000 | |
Cr15Ni60 | <0,50 | 1,12 ± 0,05 | 850-950 | > 20 | > 9 | 1125 | > 20.000 |
≥0,50 | 1,15 ± 0,05 | 850-950 | > 20 | > 9 | 1125 | > 20.000 | |
Cr20Ni35 | <0,50 | 1,04 ± 0,05 | 850-950 | > 20 | > 9 | 1100 | > 18000 |
≥0,50 | 1,06 ± 0,05 | 850-950 | > 20 | > 9 | 1100 | > 18000 | |
1Cr13Al4 | 0.03-12.0 | 1,25 ± 0,08 | 588-735 | > 16 | > 6 | 950 | > 10000 |
0Cr15Al5 | 1,25 ± 0,08 | 588-735 | > 16 | > 6 | 1000 | > 10000 | |
0Cr25Al5 | 1,42 ± 0,07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
0Cr23Al5 | 1,35 ± 0,06 | 634-784 | > 12 | > 5 | 1250 | > 8000 | |
0Cr21Al6 | 1,42 ± 0,07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
1Cr20Al3 | 1,23 ± 0,06 | 634-784 | > 12 | > 5 | 1100 | > 8000 | |
0Cr21Al6Nb | 1,45 ± 0,07 | 634-784 | > 12 | > 5 | 1350 | > 8000 | |
0Cr27Al7Mo2 | 0.03-12.0 | 1,53 ± 0,07 | 686-784 | > 12 | > 5 | 14.00 | > 8000 |
