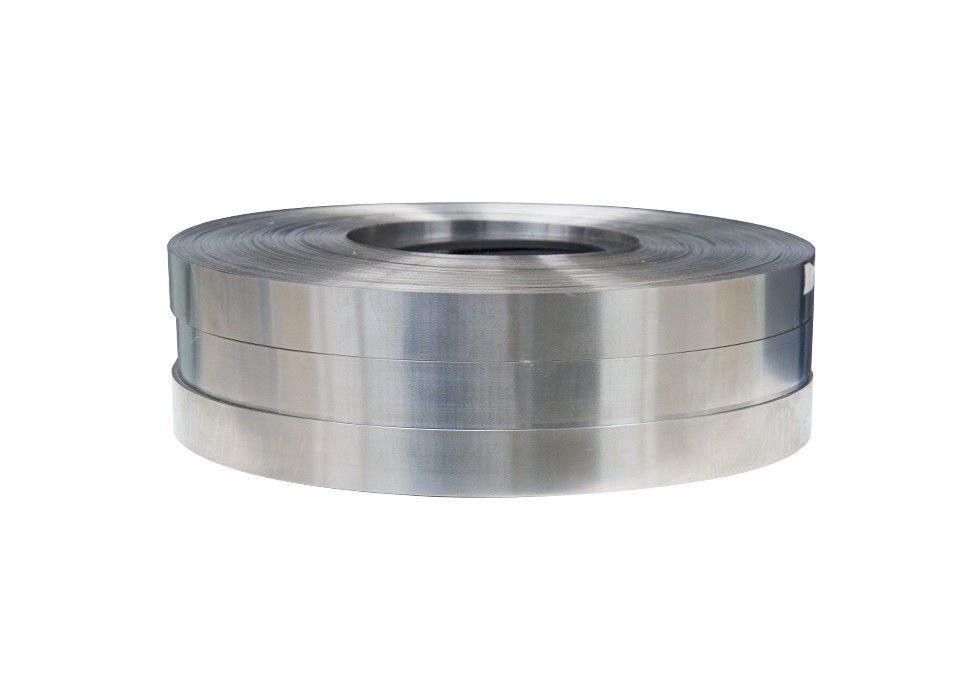

Terang Constantan Copper Nickel Strip CuNi44Mn Ketahanan Oksidasi 0.05mm * 100mm

Paduan tembaga-nikel yang mengandung sejumlah kecil unsur tambahan khusus untuk mencapai nilai tepat untuk koefisien resistivitas suhu.

Constantan adalah paduan tembaga-nikel yang biasanya terdiri dari 55% Tembaga dan 45% Nikel. Fitur utamanya adalah ketahanannya yang konstan pada berbagai suhu. Paduan lain dengan koefisien suhu rendah yang serupa diketahui, seperti Manganin (Cu86Mn12Ni2).

Dari semua paduan pengukur regangan modern, Constantan adalah yang tertua, dan masih yang paling banyak digunakan. Situasi ini mencerminkan fakta bahwa konstantan memiliki kombinasi keseluruhan sifat-sifat terbaik yang diperlukan untuk banyak aplikasi pengukur regangan. Paduan ini memiliki, misalnya, sensitivitas regangan yang cukup tinggi, atau faktor pengukur, yang relatif tidak sensitif terhadap tingkat dan suhu regangan. Resistivitasnya cukup tinggi untuk mencapai nilai resistansi yang sesuai bahkan pada grid yang sangat kecil, dan koefisien resistansi suhu tidak berlebihan. Selain itu, konstantan ditandai dengan umur kelelahan yang baik dan kemampuan perpanjangan yang relatif tinggi. Harus dicatat, bahwa konstantan cenderung menunjukkan pergeseran terus-menerus pada suhu di atas 65 ° C (150 ° F); dan karakteristik ini harus diperhitungkan ketika stabilitas nol dari strain gauge sangat penting selama beberapa jam atau hari.

Sinonim

A-Alloy P-alloy, tembaga-nikel alloy, CuNi44 resistance alloy, 55% tembaga / 45% nikel alloy constantan, constantan foil, strip constantan, lembaran constantan, pelat constantan, kawat constantan, kawat regangan pengukur ketegangan, cupronickel, tembaga constantan

Sifat Kimia
a) Ni = 44,2%, Mn = 1,5%, Fe = 0,5%, Cu = Saldo

b) A-Alloy: Sangat penting, konstantan dapat diproses untuk kompensasi suhu sendiri agar sesuai dengan berbagai koefisien bahan uji ekspansi termal. Paduan disuplai dalam angka kompensasi suhu-diri (STC) 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 dan 50, untuk digunakan pada bahan uji dengan koefisien ekspansi termal yang sesuai, dinyatakan dalam bagian-bagian per juta panjang (atau μm / m) per kelvin atau derajat Celcius atau derajat Fahrenheit.

c) P-alloy: Untuk pengukuran galur yang sangat besar, 5% (50.000 mikrostrain) atau lebih, constantan anil (paduan P) adalah bahan kisi yang biasanya dipilih. Konstantan dalam bentuk ini sangat ulet; dan, dalam panjang pengukur 0,125 in (3 mm) dan lebih lama, bisa disaring hingga> 20%. Harus diingat, bahwa di bawah strain siklik yang tinggi, paduan P akan menunjukkan beberapa perubahan resistansi permanen dengan setiap siklus, dan menyebabkan perubahan nol yang sesuai pada pengukur regangan. Karena karakteristik ini, dan kecenderungan kegagalan jaringan prematur dengan pengulangan yang berulang, paduan P biasanya tidak direkomendasikan untuk aplikasi regangan siklik. Paduan P tersedia dengan nomor STC 08 dan 40 untuk penggunaan masing-masing pada logam dan plastik.
