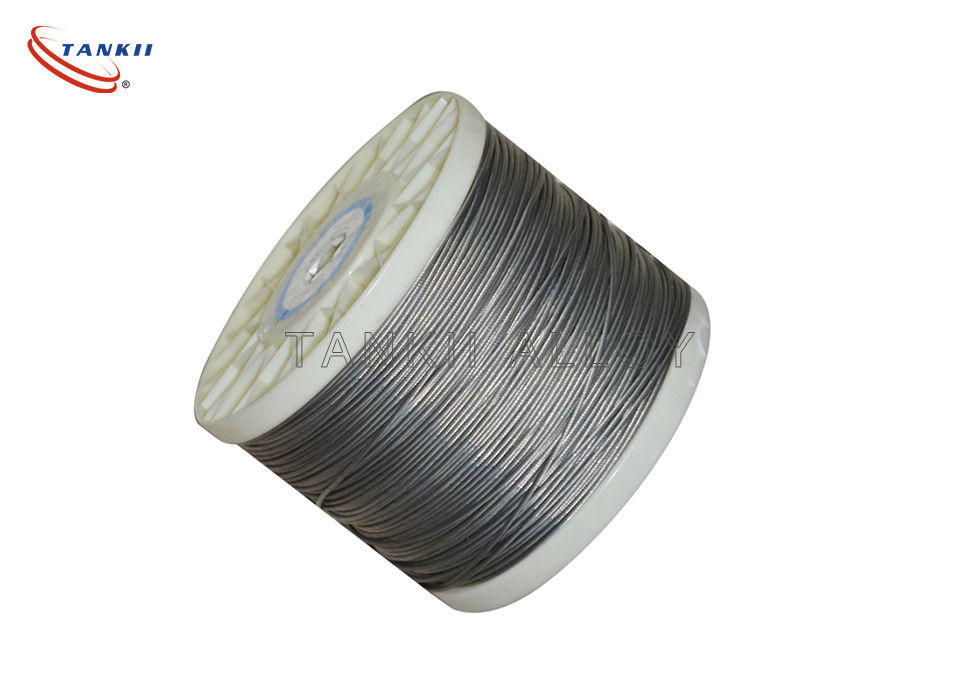

19 * 0,55 Ni80Cr20 Terdampar Kawat Resistensi Tali Kawat Stabil Perlawanan Permukaan Cerah

19 * 0,55 Ni80Cr20 Stranded Wire Resistance Wire Rope Resistensi Stabil Permukaan Cerah

Gambaran umum:

Tali kawat adalah beberapa helai logam kawat dipelintir menjadi spiral membentuk komposit "tali", dalam pola yang dikenal sebagai" tali terpasang ". Tali kawat berdiameter lebih besar terdiri dari beberapa helai tali yang dipasang dalam pola yang disebut" kabel terpasang ".

Kawat baja untuk tali kawat biasanya terbuat dari baja karbon non paduan dengan kandungan karbon 0,4 hingga 0,95%.Kekuatan kabel tali yang sangat tinggi memungkinkan tali kawat menopang gaya tarik yang besar dan menabrak berkas gandum dengan diameter yang relatif kecil.

Dalam apa yang disebut untai lay silang, kabel dari lapisan yang berbeda saling silang.Pada untai lay paralel yang paling banyak digunakan, panjang lay dari semua lapisan kawat adalah sama dan kabel dari dua lapisan yang ditumpangkan adalah paralel, menghasilkan kontak linier.Kawat lapisan luar didukung oleh dua kabel lapisan dalam.Kabel-kabel ini bertetangga di sepanjang untaian.Untaian lay paralel dibuat dalam satu operasi.Daya tahan tali kawat dengan jenis untai ini selalu jauh lebih besar daripada yang (jarang digunakan) dengan untaian cross lay.Untaian lay paralel dengan dua lapisan kawat memiliki konstruksi Filler, Seale atau Warrington.

Pada prinsipnya, tali spiral adalah untaian bundar karena memiliki rangkaian lapisan kabel yang diletakkan secara heliks di atas pusat dengan setidaknya satu lapisan kabel diletakkan berlawanan arah dengan lapisan luar.Ukuran tali spiral dapat dibuat sedemikian rupa sehingga tidak berputar yang berarti bahwa di bawah tegangan torsi tali hampir nol.Tali spiral terbuka hanya terdiri dari kabel bulat.Tali gelung setengah terkunci dan tali gelung terkunci penuh selalu memiliki bagian tengah yang terbuat dari kabel bulat.Tali kumparan yang terkunci memiliki satu atau lebih lapisan luar kabel profil.Mereka memiliki keuntungan bahwa konstruksinya mencegah penetrasi kotoran dan air lebih besar dan juga melindungi mereka dari kehilangan pelumas.Selain itu, tali memiliki satu keuntungan yang sangat penting karena ujung kawat luar yang putus tidak dapat lepas dari tali jika ukurannya tepat.

Semakin banyak untaian kawat individu dalam bundel kawat, semakin fleksibel, tahan kusut, tahan putus, dan lebih kuat kawatnya.Namun, lebih banyak untaian meningkatkan kompleksitas dan biaya produksi.

Untuk alasan geometris, jumlah untai terendah yang biasanya terlihat adalah 7: satu di tengah, dengan 6 yang mengelilinginya dalam kontak dekat.Level selanjutnya adalah 19, yang merupakan lapisan lain dari 12 untai di atas 7. Setelah itu jumlahnya bervariasi, tetapi 37 dan 49 adalah umum, kemudian di kisaran 70 hingga 100 (jumlahnya tidak lagi tepat).Bahkan jumlah yang lebih besar dari itu biasanya hanya ditemukan pada kabel yang sangat besar.

Untuk aplikasi di mana kawat bergerak, 19 adalah yang terendah yang harus digunakan (7 sebaiknya hanya digunakan dalam aplikasi di mana kawat ditempatkan dan kemudian tidak bergerak), dan 49 jauh lebih baik.Untuk aplikasi dengan gerakan berulang yang konstan, seperti robot perakitan dan kabel headphone, 70 hingga 100 wajib diisi.

Untuk aplikasi yang membutuhkan lebih banyak fleksibilitas, bahkan lebih banyak untaian digunakan (kabel las adalah contoh yang biasa, tetapi juga aplikasi apa pun yang perlu memindahkan kawat di area yang sempit).Salah satu contohnya adalah kawat 2/0 yang terbuat dari 5.292 helai kawat pengukur # 36.Untaian diatur dengan terlebih dahulu membuat bundel yang terdiri dari 7 untai.Kemudian 7 bundel tersebut disatukan menjadi super bundle.Akhirnya 108 bundel super digunakan untuk membuat kabel akhir.Setiap kelompok kabel dililitkan dalam bentuk heliks sehingga ketika kawat ditekuk, bagian dari ikatan yang diregangkan bergerak mengelilingi heliks ke bagian yang dikompresi untuk memungkinkan kawat memiliki lebih sedikit tekanan.

Kawat pilin terdiri dari sejumlah kabel kecil yang dibundel atau dibungkus menjadi satu untuk membentuk konduktor yang lebih besar.Kawat pilin lebih fleksibel daripada kawat padat dengan luas penampang total yang sama.Kawat pilin digunakan ketika diperlukan ketahanan yang lebih tinggi terhadap kelelahan logam.Situasi seperti itu termasuk koneksi antara papan sirkuit dalam perangkat papan sirkuit-multi-cetak, di mana kekakuan kawat padat akan menghasilkan terlalu banyak tekanan sebagai akibat dari gerakan selama perakitan atau servis;Kabel saluran AC untuk peralatan;kabel alat musik;kabel mouse komputer;kabel elektroda las;kabel kontrol yang menghubungkan bagian-bagian mesin yang bergerak;kabel mesin pertambangan;kabel mesin trailing;dan banyak lainnya.

Pada frekuensi tinggi, arus bergerak di dekat permukaan kabel karena efek kulit, mengakibatkan peningkatan kehilangan daya pada kabel.Kawat pilin mungkin tampak mengurangi efek ini, karena luas permukaan total untai lebih besar dari luas permukaan kawat padat yang setara, tetapi kawat pilin biasa tidak mengurangi efek kulit karena semua untai dihubung pendek bersama dan berperilaku sebagai konduktor tunggal.Kawat pilin akan memiliki resistansi yang lebih tinggi daripada kawat padat dengan diameter yang sama karena penampang kawat yang dipilin tidak semuanya tembaga;ada celah yang tidak dapat dihindari antara untaian (ini adalah masalah pengepakan lingkaran untuk lingkaran dalam lingkaran).Kawat pilin dengan penampang konduktor yang sama dengan kawat padat dikatakan memiliki ukuran ekuivalen yang sama dan selalu berdiameter lebih besar.

Namun, untuk banyak aplikasi frekuensi tinggi, efek kedekatanlebih parah daripada efek kulit, dan dalam beberapa kasus terbatas, kabel untai sederhana dapat mengurangi efek kedekatan.Untuk kinerja yang lebih baik pada frekuensi tinggi, kawat litz, yang memiliki untaian individu yang diisolasi dan dipelintir dalam pola khusus, dapat digunakan.
