HV220 7.10g / Cm3 Kawat Pemanas FeCrAl Kiln Keramik

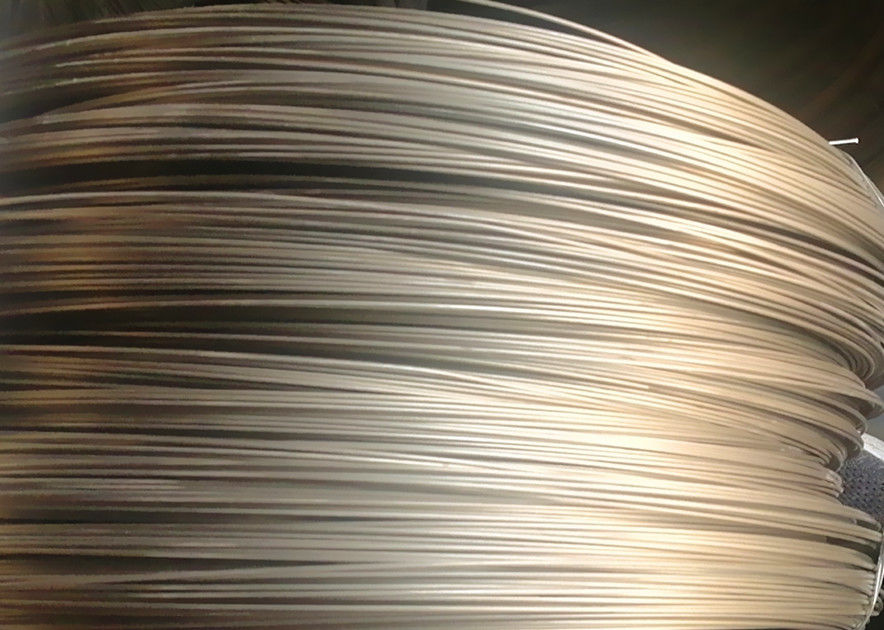

Pemanasan suhu tinggi FeCrAl APM / TK-APM 216YZ Besi Chromium Aluminium Alloy Wire untuk kiln keramik

TK-APM 216YZ Besi Paduan Aluminium Kromiummengambil paduan master halus sebagai bahan baku, menggunakan metalurgi serbukteknologi untuk memproduksi ingot paduan, dan diproduksi dengan proses khusus dingin dan panas serta proses perlakuan panas.Produk ini memiliki keunggulan ketahanan oksidasi yang kuat, ketahanan korosi yang baik pada suhu tinggi, creep kecil komponen elektrotermal, masa pakai yang lama pada suhu tinggi dan sedikit perubahan resistansi.Sangat cocok untuk suhu tinggi 1420℃, kepadatan daya tinggi, atmosfer korosif, atmosfer karbon dan lingkungan kerja lainnya.Ini dapat digunakan dalam kiln keramik, tungku perlakuan panas suhu tinggi, tungku laboratorium, tungku industri elektronik dan tungku difusi.

Sifat mekanik utama

Kekuatan Tarik pada Suhu Kamar: 650-750MPa

Tingkat perpanjangan: 15-25%

kekerasan: HV220-260

Kekuatan Tarik pada 1000 ℃ Suhu 22-27MPa

Daya Tahan Suhu Tinggi pada 1000 Suhu dan 6MPa ≥100h

Komposisi utama (Wt%)

Terutama sifat fisik

kepadatan 7.10g / cm3

resistivitas 1,45µΩ.m

Koefisien Suhu Resistansi (Ct)

Koefisien ekspansi linier rata-rata ()

Suhu Kerja Kontinu Maksimum 1400 ℃

Hidup cepat

Tercatat: Pengujian sesuai dengan metode standar GB / T13300-91

• Tegangan Terukur: 220V / 380V

• Proses pemasangan untuk menghindari ketukan, untuk menghindari lembab, kabel kompor genggam harus memakai sarung tangan.Kawat harus dipasang setelah tungku tetap rata, dan mencegah goresan permukaan, kotoran, korosi, atau pemasangan yang tidak tepat, dengan mempengaruhi masa pakai

• Dalam tegangan pengenal untuk digunakan.Dalam atmosfer reduksi yang kuat, atmosfer asam, atmosfer dengan kelembaban tinggi akan mempengaruhi penggunaan kehidupan;

• Suhu sebelum digunakan harus dalam suasana non-korosif kering, sekitar 1000 ℃ menghabiskan beberapa jam, sehingga film pelindung kawat tungku terbentuk di permukaan setelah penggunaan normal, sehingga dapat menjamin kehidupan normal kawat tungku;

• Pemasangan tungku harus memastikan bahwa kawat yang diisolasi memiliki daya yang baik untuk menghindari menyentuh tungku setelah kawat, melindungi dari sengatan listrik atau luka bakar.

Spesifikasi

Kisaran diameter kawat: φ0.1-8.5mm
