Constantan adalah paduan tembaga-nikel juga dikenal sebagai Eureka, Muka, dan Ferry.Biasanya terdiri dari 55% tembaga dan 45% nikel. Fitur utamanya adalah resistivitasnya, yang konstan pada berbagai suhu.Paduan lain dengan koefisien suhu rendah yang serupadikenal, seperti manganin(Cu86M N12Ni2).
Paduannya non-magnetis.Ini digunakan untuk resistor variabel regenerator listrik dan resistor regangan,
potensiometer, kabel pemanas, kabel pemanas dan alas.Pita digunakan untuk memanaskan bimetal.Bidang aplikasi lainnya adalah pembuatan termokopel karena ia mengembangkan gaya gerak listrik tinggi (EMF) dalam hubungannya dengan logam lain.
Seri paduan nikel tembaga: Constantan CuNi40 (6J40), CuNi1, CuNi2, CuNi6, CuNi8, CuNi10, CuNi14, CuNi19, CuNi23, CuNi30, CuNi34, CuNi44.
Yang sangat penting, konstantan dapat diproses untuk kompensasi suhu sendiri agar sesuai dengan berbagai koefisien bahan uji dari muai panas.A-alloy disuplai dalam self-temperature-compensation (STC) nomor 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 dan 50, untuk digunakan pada bahan uji dengan koefisien muai panas yang sesuai, dinyatakan dalam bagian per juta dengan panjang (atau µm / m) per derajat Celcius atau kelvin
Untuk pengukuran strain yang sangat besar, 5% (50.000 mikrostrain) atau di atasnya, konstantan anil (paduan P) adalah bahan kisi yang biasanya dipilih.Constantan dalam bentuk ini sangat tahan banting;dan, dalam ukuran panjang 0,125 inci (3,2 mm) dan lebih panjang, dapat ditarik hingga> 20%.Perlu diingat, bagaimanapun, bahwa di bawah regangan siklik tinggi paduan P akan menunjukkan beberapa perubahan resistivitas permanen dengan setiap siklus, dan menyebabkan nol yang sesuai.bergeser pada pengukur regangan.Karena karakteristik ini, dan kecenderungan kegagalan jaringan prematur dengan regangan berulang, paduan P biasanya tidak direkomendasikan untuk aplikasi regangan siklik.Paduan P tersedia dengan nomor STC 08 dan 40 untuk digunakan pada logam dan plastik, masing-masing.
Rentang dimensi ukuran:

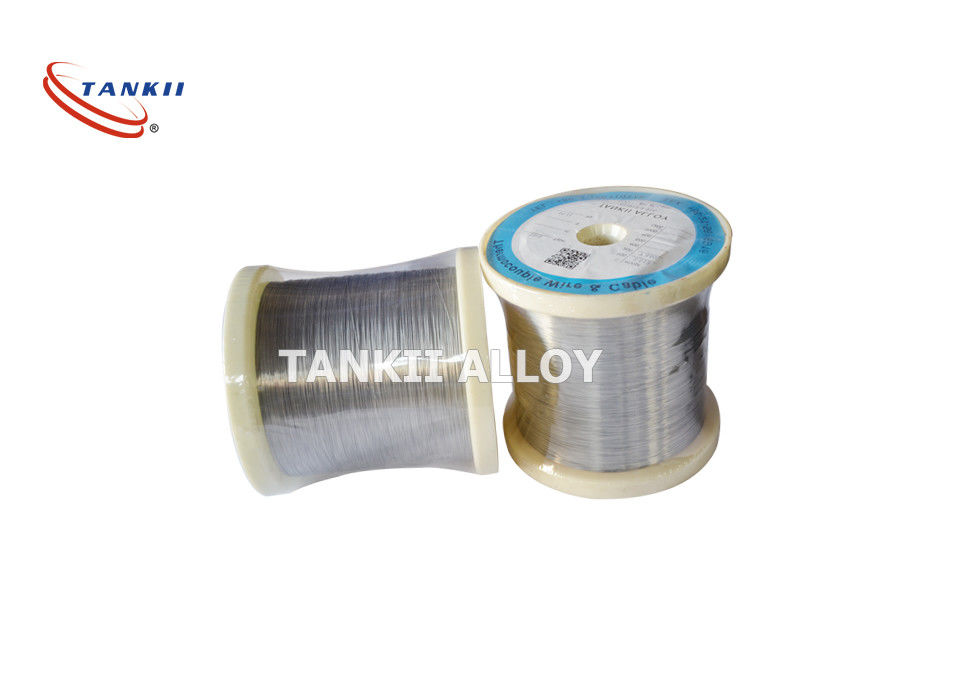

Kawat: 0.1-10mm
Pita: 0,05 * 0,2-2,0 * 6,0mm
Strip: 0.05 * 5.0-5.0 * 250mm
Properti utama
| Properti |
Nilai |
| Resistivitas listrik pada suhu kamar |
4,9 × 10−7 Ω · m |
| Koefisien suhu pada 20 ° C |
8 ppmK−1 |
| Koefisien suhu −55 hingga 105 ° C |
± 40 ppmK−1 |
| Titik curie |
35 K |
| Massa jenis |
8,9 × 103 kg / m³ |
| Titik lebur |
1221–1300 ° C |
| Kapasitas panas spesifik |
0,39 kJ / (kg · K) |
| Konduktivitas termal pada 23 ° C |
19,5 W / (mK) |
| Koefisien linier muai panas pada suhu 25 hingga 105 ° C |
14,9 × 10−6 K−1 |
| Kekuatan tekanan |
455–860 MPa |
| Perpanjangan pada fraktur |
<45% |
| Modulus elastis |
162 GPa |
Penerapan Resistor seperti di bawah ini:
