Rincian Produk
Tempat asal: SHANGHAI, CHINA
Nama merek: TANKII
Sertifikasi: ISO9001: 2015
Nomor model: 1Cr13Al4
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 20 kg
Harga: Negotiation
Kemasan rincian: Spool, karton, plywod case dengan film plastik sesuai kebutuhan klien
Waktu pengiriman: 15-30 hari
Syarat-syarat pembayaran: L / C, T / T, Western Union, Paypal
Menyediakan kemampuan: 100 + TON + BULAN
Bahan: |
FeCrAl |
Permukaan: |
Cerah, Halus, Membersihkan |
Massa jenis: |
7,4 g / cm3 |
Pemanjangan: |
＞ 16% |
Kekerasan: |
200-260 |
Ketebalan: |
sesuai dengan kebutuhan klien |
Bahan: |
FeCrAl |
Permukaan: |
Cerah, Halus, Membersihkan |
Massa jenis: |
7,4 g / cm3 |
Pemanjangan: |
＞ 16% |
Kekerasan: |
200-260 |
Ketebalan: |
sesuai dengan kebutuhan klien |

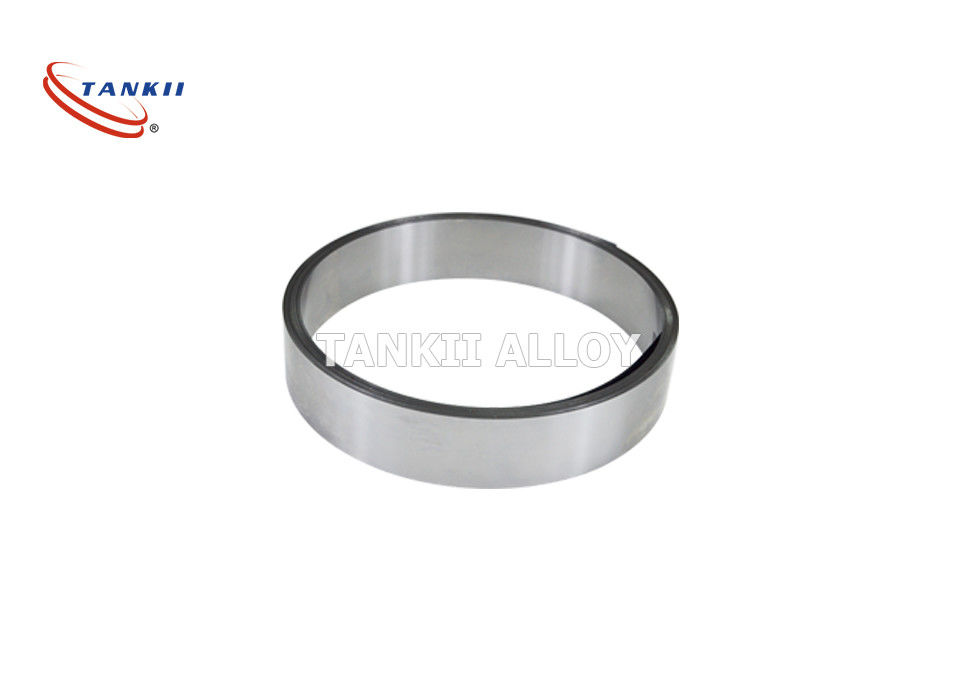

Paduan 1Cr13Al4 FeCrAl Bright Flat Strip / Wide Strip untuk Penggunaan Resistor
Paduan fecral dan paduan nikel-kromium telah dipilih sebagai material resistif untuk resistor tertanam karena paduan nikel-kromium memiliki resistivitas listrik yang tinggi yang banyak digunakan untuk resistor film tipis [1, 2].Ketahanan lembaran film paduan nikel-krom yang mengandung 20% kromium bisa setinggi 2-3 kilo ohm dan tetap menjaga stabilitas yang baik.Koefisien suhu 1 hambatan (TCR) untuk paduan nikel-krom curah adalah sekitar 110 ppm / ° C.Dengan memadukan sejumlah kecil silikon dan aluminium dengan nikel-kromium, stabilitas suhu lebih ditingkatkan.
Aplikasi:
Resistor yang tertanam di papan kabel yang dicetak akan menjadi pendukung untuk paket miniatur dengan keandalan yang lebih tinggi dan kinerja listrik yang lebih baik.Mengintegrasikan fungsionalitas resistor ke dalam substrat laminasi membebaskan area permukaan PWB yang dikonsumsi oleh komponen diskrit, memungkinkan peningkatan fungsionalitas perangkat dengan penempatan komponen yang lebih aktif.Paduan nikel-kromium memiliki resistivitas listrik yang tinggi, yang membuatnya praktis untuk digunakan dalam berbagai aplikasi.Nikel dan kromium dicampur dengan silikon dan aluminium untuk meningkatkan stabilitas suhu dan menurunkan koefisien resistansi termal.Lapisan resistif film tipis berdasarkan paduan nikel-kromium telah diendapkan secara terus menerus ke gulungan foil tembaga untuk membuat bahan untuk aplikasi resistor tertanam.Lapisan resistif film tipis yang diapit di antara tembaga dan laminasi dapat diukir secara selektif untuk membentuk resistor diskrit.Bahan kimia untuk etsa biasa terjadi dalam proses produksi PWB.Dengan mengontrol ketebalan paduan, nilai resistansi lembaran dari 25 hingga 250 ohm / sq.diperoleh.Makalah ini akan membandingkan dua bahan nikel-kromium dalam metodologi etsa, keseragaman, penanganan daya, kinerja termal, resolusi adhesi dan etsa.
| Nama merk | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| Komposisi kimia utama% | Kr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| KEMBALI | tepat jumlah |
tepat jumlah |
tepat jumlah |
tepat jumlah |
tepat jumlah |
tepat jumlah |
tepat jumlah |
|
| Fe | Beristirahat | Beristirahat | Beristirahat | Beristirahat | Beristirahat | Beristirahat | Beristirahat | |
| Nb0.5 | Mo1.8-2.2 | |||||||
| Max. Terus menerus layanan temp. dari elemen (ºC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| Resistivitas μΩ.m, 20ºC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| Massa jenis (g / cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
| Panas daya konduksi KJ / mhºC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
| Koefisien ekspansi garis α × 10-6 / ºC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
| Titik leburºC | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| Daya tarik Mpa |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| Perpanjangan pada pecah% |
> 16 | > 12 | > 12 | > 12 | > 12 | > 12 | > 10 | |
| Variasi area% |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| Ulangi pembengkokan frekuensi (F / R) |
> 5 | > 5 | > 5 | > 5 | > 5 | > 5 | > 5 | |
| Kekerasan (HB) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| Mikrografik struktur |
Ferit | Ferit | Ferit | Ferit | Ferit | Ferit | Ferit | |
| Magnetik properti |
Magnetik | Magnetik | Magnetik | Magnetik | Magnetik | Magnetik | Magnetik | |
