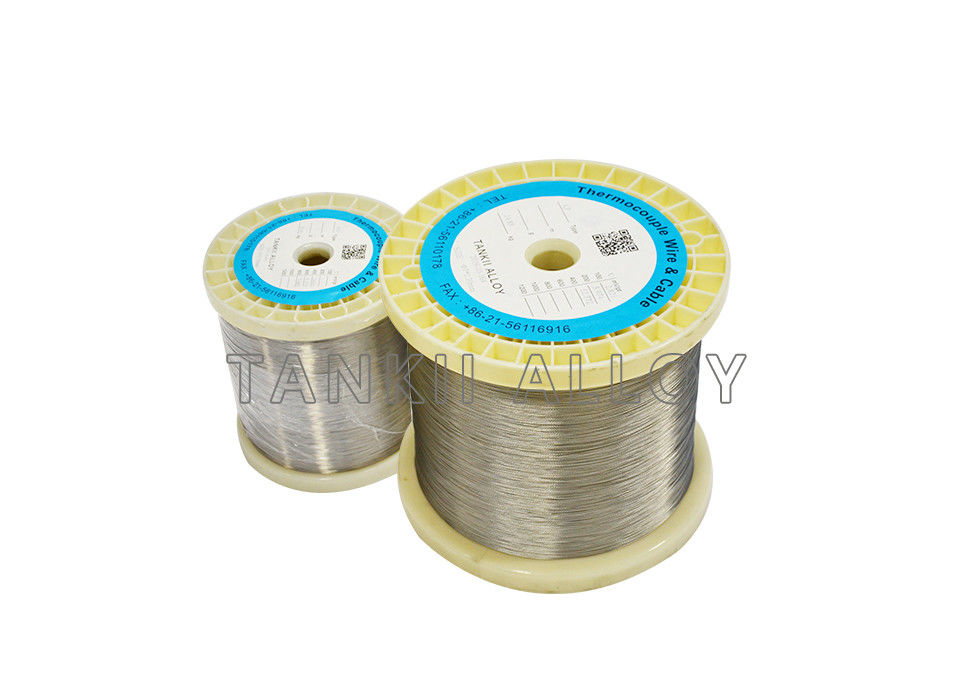

Bright Type NX Thermocouple Bare Wire 19 X 0.16mm IEC584-3 kelas 1

IEC584-3 Kawat termokopel terdampar 19 * 0,16mm Kawat Termokopel Tipe NX

Ukuran stok Tankii: Kawat termokopel tingkat ekstensi tipe N, terdampar 19 * 0,16mm, IEC584-3

Kawat Kelas Termokopel atau Kawat Kelas Ekstensi?

Kawat Termokopel (kabel) tersedia dalam dua kelas;Kabel Kelas Termokopel & Kabel Kelas Ekstensi.

Biasanya, kelas termokopel digunakan untuk membuat sensor termokopel yang sebenarnya atau titik penginderaan (persimpangan) itu sendiri, sedangkan kawat ekstensi termokopel (kabel) digunakan untuk menghubungkan sensor termokopel ke sistem instrumentasi terkait, biasanya melalui penutup terminal industri atau konektor termokopel.

Kawat kelas termokopel Tipe N memiliki stabilitas ggl dan ketahanan korosi yang lebih besar daripada Tipe K, namun kombinasi tersebut menghasilkan output ggl yang lebih rendah dan oleh karena itu tidak dapat langsung diganti.

Termokopel Tipe N terdiri dari kawat nikel-14% kromium-1 1/2% silikon (+) versus kawat nikel 4 1/2% silikon-1/10% magnesium (-).Ini dikembangkan untuk digunakan dalam kondisi yang sama dengan Tipe K. Tipe N harus digunakan dalam atmosfer pengoksidasi atau inert dengan rentang suhu layanan antara -200°C dan 1260°C (-330°F hingga 2300°F).Penambahan silikon dan kromium membuat termokopel jenis ini lebih tahan terhadap Green-Rot dan lebih sedikit melayang jika dibandingkan dengan Tipe K. Elemen negatif, atau NN, dari termokopel Tipe N dapat dijelaskan dengan salah satu nama berikut: Nisil , nikel-silikon.Elemen positif, atau NP, dari termokopel Tipe N dapat dijelaskan dengan salah satu nama berikut: Nicrosil, nikel-kromium-silikon.

Termokopel Tipe N (Nicrosil / Nisil): Tipe N memiliki batas akurasi dan suhu yang sama dengan Tipe K. Tipe N sedikit lebih mahal.Tipe N memiliki pengulangan yang lebih baik antara 572F hingga 932F (300C hingga 500C) dibandingkan dengan tipe K.

Kisaran Suhu Tipe N:

• Suhu pengoperasian terus menerus maksimum: hingga 2.300F (1.260C)
• Penggunaan jangka pendek: 2.336F (1.280C)
• Kawat tingkat termokopel, -454 hingga 2300F (-270 hingga 1.260C)
• Kabel ekstensi, 32 hingga 392F (0 hingga 200C)

• Standar: +/- 2.2C atau +/- .75%
• Batas Khusus Kesalahan: +/- 1,1C atau 0,4%

Pertimbangan untuk aplikasi termokopel tipe E kawat telanjang:

• Tipe N tahan lebih baik terhadap oksidasi pada suhu tinggi jika dibandingkan dengan tipe K.
