IEC 584-1 kelas 1 Thermocouple Wire N 0.16mm solid wire / stranded wire 19/0.16mm Digunakan Untuk Aplikasi Nuklir
IEC 584-1 kelas 1 Thermocouple Wire N 0.16mm solid wire / stranded wire 19/0.16mm Digunakan Untuk Aplikasi Nuklir
Apa kesalahan umum ketika menggunakan termokopel tipe N?
Ketika menggunakan termokopel tipe N untuk pengukuran suhu, beberapa kesalahan umum dapat terjadi yang dapat mempengaruhi akurasi dan keandalan pembacaan suhu.Berikut adalah beberapa kesalahan khas yang terkait dengan termokopel tipe N:
-
Kesalahan Kompensasi Cold Junction:Kompensasi simpang dingin diperlukan untuk memperhitungkan perbedaan suhu di simpang dingin di mana kabel termokopel terhubung ke instrumen pengukuranKesalahan dalam kompensasi persimpangan dingin dapat menyebabkan ketidakakuratan dalam pembacaan suhu.
-
Degradasi pada suhu tinggi: termokopel tipe N dirancang untuk aplikasi suhu tinggi,tapi paparan jangka panjang terhadap suhu ekstrim dapat menyebabkan drift dan degradasi kabel termokopel dari waktu ke waktu, mempengaruhi akurasi.
-
Kontaminasi: Kontaminasi kabel termokopel dapat menyebabkan kesalahan pengukuran.Oksidasi atau penumpukan bahan asing pada junction termokopel dapat mempengaruhi sifat termoelektrik dari kabel dan menyebabkan pembacaan suhu yang tidak akurat.
-
Material termokopel yang tidak cocok: Jika bahan yang salah digunakan untuk kabel termokopel tipe N atau jika ada ketidakcocokan antara kabel termokopel,dapat menyebabkan kesalahan pengukuran yang signifikan.
-
Interferensi elektromagnetik (EMI): EMI dari peralatan terdekat atau sumber listrik dapat menyebabkan kebisingan dalam sinyal termokopel, yang menyebabkan pengukuran suhu yang tidak akurat.
-
Kalibrasi yang buruk: Kalibrasi termokopel tipe N atau instrumen pengukuran yang salah dapat menyebabkan kesalahan sistematis dalam pembacaan suhu.
-
Tekanan Mekanis: Tekanan mekanik yang berlebihan pada kabel termokopel dapat menyebabkan deformasi atau kerusakan, mempengaruhi akurasi pengukuran suhu.
-
Instalasi yang tidak benar: Instalasi yang tidak benar dari kabel termokopel, seperti koneksi yang buruk, fittings longgar, atau penempatan yang salah, dapat memperkenalkan kesalahan dalam pembacaan suhu.
Untuk mengurangi kesalahan ini ketika menggunakan termokopel tipe N, sangat penting untuk mengikuti praktik terbaik untuk pemasangan, kalibrasi, pemeliharaan, dan pemantauan.penanganan yang tepat dari kabel termopasang, memastikan kontak yang baik di persimpangan, dan meminimalkan sumber interferensi dapat membantu menjaga akurasi dan keandalan pengukuran suhu.
N-jenis kabel termokopel adalah jenis termokopelyang terdiri dari sepasang logam yang berbeda, Nicrosil (Nickel-Chromium-Silicon) dan Nisil (Nickel-Silicon).Kombinasi ini dikenal karena stabilitas tinggi pada suhu tinggi dan ketahanan yang baik terhadap oksidasiBerikut adalah beberapa karakteristik utama dari termokopel tipe N:
-
Jangkauan suhu: termokopel tipe N dapat mengukur suhu dalam kisaran sekitar -200°C sampai 1300°C (-328°F sampai 2372°F).Mereka sangat cocok untuk aplikasi suhu tinggi.
-
Akurasi: Termokopel tipe N menawarkan akurasi dan stabilitas yang baik, terutama pada suhu tinggi.
-
Aplikasi: Termokopel tipe N menemukan aplikasi di industri seperti kedirgantaraan, otomotif, pengolahan logam, dan pembangkit listrik, di mana pemantauan suhu tinggi sangat penting.
-
Ketahanan Korosi: Kombinasi Nicrosil/Nisil memberikan ketahanan yang baik terhadap oksidasi dan korosi, meningkatkan umur panjang dan keandalan termokopel tipe N dalam lingkungan yang menantang.
-
Waktu Tanggapan: Termokopel tipe N memiliki waktu tanggap yang relatif cepat, memungkinkan pengukuran suhu yang cepat dan akurat dalam sistem dinamis.
-
Versatilitas: Karena rentang suhu dan stabilitas yang luas, termokopel tipe N serbaguna dan dapat digunakan di berbagai lingkungan industri di mana suhu tinggi hadir.
-
Standar industri: termokopel tipe N memenuhi standar internasional seperti IEC 60584 dan ASTM E230, memastikan konsistensi dan kompatibilitas dengan instrumentasi termokopel.
Secara keseluruhan, kawat termokopel tipe N adalah pilihan yang dapat diandalkan dan akurat untuk aplikasi suhu tinggi di mana stabilitas, akurasi, dan ketahanan terhadap oksidasi adalah persyaratan penting.
Apa faktor yang paling penting untuk kabel termokopel?
Faktor yang paling penting untuk dipertimbangkan ketika memilih kabel termokopel adalahKeakuratanKeakuratan sangat penting karena termokopel terutama digunakan untuk pengukuran suhu dan kontrol dalam berbagai aplikasi di berbagai industri.
Berikut adalah beberapa alasan mengapa akurasi adalah faktor yang paling penting untuk pemilihan kawat termokopel:
-
Keakuratan Pengukuran Suhu: Termokopel digunakan untuk memberikan pembacaan suhu yang akurat.Keakuratan kabel termokopel secara langsung mempengaruhi presisi pengukuran suhu dalam sistem.
-
Pengendalian Proses: Di lingkungan industri, pengukuran suhu yang akurat sangat penting untuk pengendalian proses dan memastikan kualitas produk.Setiap ketidakakuratan dalam pembacaan suhu dapat menyebabkan proses yang tidak efisien atau produk yang cacat.
-
Keamanan: Dalam aplikasi di mana suhu memainkan peran penting dalam keselamatan, seperti dalam pengolahan kimia atau sistem HVAC,Pengukuran suhu yang akurat sangat penting untuk mencegah kecelakaan atau kerusakan peralatan.
-
Keandalan: Kabel termokopel yang akurat memberikan data suhu yang dapat diandalkan, yang mengarah pada kinerja dan operasi sistem yang bergantung pada kontrol suhu yang konsisten.
-
Kalibrasi: Termokopel yang akurat lebih mudah kalibrasi dan dirawat, memastikan bahwa mereka terus memberikan pembacaan suhu yang tepat dari waktu ke waktu.
Sementara faktor lain seperti rentang suhu, kompatibilitas kimia, daya tahan, dan biaya juga pertimbangan penting ketika memilih kawat termokopel,Keakuratan memiliki keunggulan karena secara langsung mempengaruhi kualitas dan keandalan pengukuran suhu dalam berbagai aplikasi.
Tipe dan kisaran suhu termokopel
|
Nama konduktor
|
Termokopel
Jenis
|
Kelas |
Kisaran suhu
°C
|
Toleransi yang diizinkan /°C |
| PtRh30-PtRh6 |
B |
Ⅱ |
600~1700 |
± 0,25% t |
| Ⅲ |
600 ~ 800 |
± 4 |
| 800~1700 |
± 0,5% t |
| PtRh13-Pt |
R |
Ⅰ |
0~1100 |
± 1 |
| 1100~1600 |
±[1+(t-1100) ×0,3%] |
| Ⅱ |
0 ~ 600 |
± 1.5 |
| 600~1600 |
± 0,25% t |
| PtRh10-Pt |
S |
Ⅰ
|
0~1100 |
± 1 |
| 1100~1600 |
±[1+(t-1100) ×0,3%] |
|
Ⅱ
|
0 ~ 600 |
± 1.5 |
| 600~1600 |
± 0,25% t |
| NiCr-Ni |
K |
Ⅰ |
-40~1100 |
±1,5°C atau ±0,4% t |
| Ⅱ |
-40 ~ 1300 |
± 2,5°C atau ± 0,75% t |
| Ⅲ |
-200 ~ 40 |
±2,5°C atau ±1,5% t |
| NiCrSi-NiSi |
N |
Ⅰ |
-40~1100 |
±1,5°C atau ±0,4% t |
| Ⅱ |
-40 ~ 1300 |
± 2,5°C atau ± 0,75% t |
| Ⅲ |
-200 ~ 40 |
±2,5°C atau ±1,5% t |
| NiCr-CuNi (Constantan) |
E |
Ⅰ |
-40~1100 |
±1,5°C atau ±0,4% t |
| Ⅱ |
-40 ~ 1300 |
± 2,5°C atau ± 0,75% t |
| Ⅲ |
-200 ~ 40 |
±2,5°C atau ±1,5% t |
| Fe-CuNi (Constantan) |
J |
Ⅰ |
-40 ~ 750 |
±1,5°C atau ±0,4% t |
| Ⅱ |
-40 ~ 750 |
± 2,5°C atau ± 0,75% t |
| Cu-CuNi (Constantan) |
T |
Ⅰ |
-40 ~ 350 |
± 0,5°C atau ± 0,4% t |
| Ⅱ |
-40 ~ 350 |
± 1,0°C atau ± 0,75% t |
| Ⅲ |
-200 ~ 40 |
±1,0°C atau ±1,5% t |
Penerapantermokopelkawat:
1. Optimasi Proses Industri
2. Manajemen Sistem HVAC (Pemanasan, Ventilasi, dan Pendingin Udara (HVAC))
3. Keakuratan dalam Pengolahan Makanan
4Peralatan dan Peralatan Medis
5. Optimasi Kinerja Otomotif
6Eksplorasi dan Inovasi Aerospace
7. Generasi dan Distribusi Listrik
8Penelitian dan Pengembangan Laboratorium
9. Manajemen dan Konservasi Energi
10Keamanan dan Peningkatan Keamanan.
Pengiriman dan Pengemasan:
1.Rincian kemasan: 500m/1000m per gulungan dengan kemasan plastik dan kemasan karton.
2Rincian pengiriman: 7 hari, sesuai dengan jumlah pesanan.
Produk termokopel berbentuk:
Wire, Rod, bar,
Lebih banyak gambar kabel termokopel:
Kawat tebal:

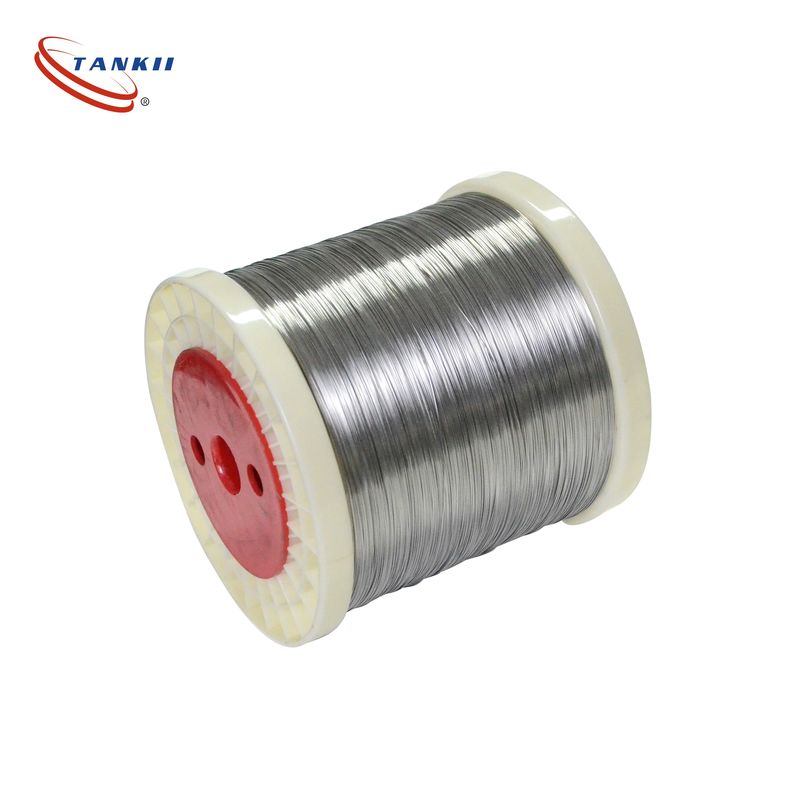

Kawat pada gulungan:
Aplikasi untuk sensor termokopel:
Aplikasi untuk kabel ekstensi:
Dengan Isolasi
