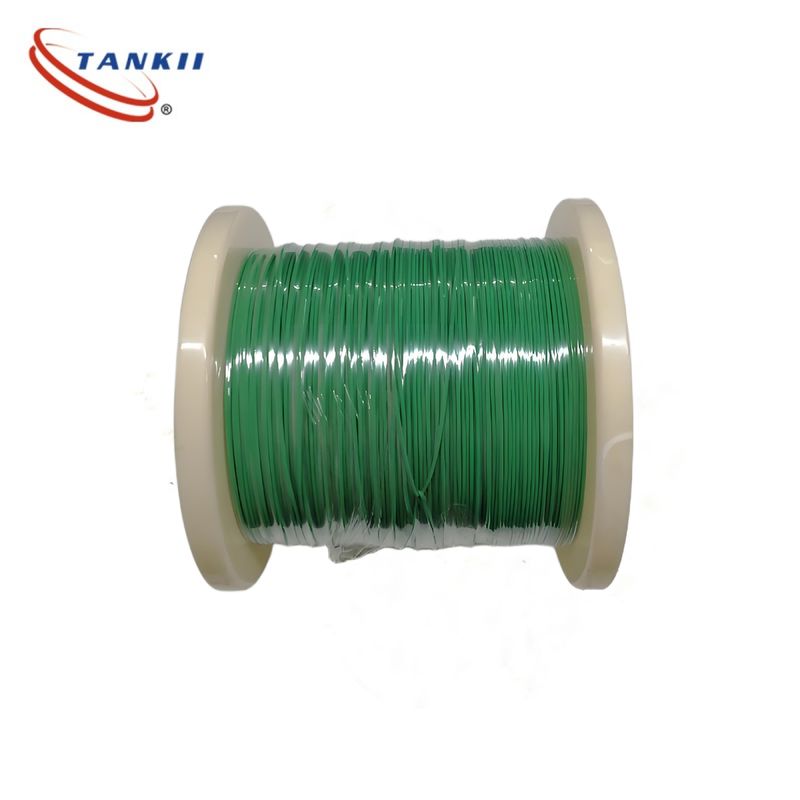

IEC Standard Color Coding Green And White K Type Thermocouple Cable Dengan Isolasi FEP 0,5mm Single Conductor
Memilih kabel termokopel yang tepat sangat penting untuk sensasi suhu yang akurat dalam aplikasi industri, otomotif, dan ilmiah.kerangka langkah demi langkahberdasarkan kriteria teknis dan pertimbangan dunia nyata:
Kabel termokopel harus menggunakankabel kompensasidengan koefisien Seebeck yang sama dengan paduan termokopel untuk menghindari offset tegangan.
Pilih isolasi berdasarkansuhu operasi terus menerusdan paparan bahan kimia:
- High-Temper (> 500°C):
- Terisolasi Mineral (MI): Bubuk MgO + lapisan baja tahan karat (200-1300°C, ATEX/IECEx bersertifikat untuk zona ledakan).
- FEP/PTFE: 200-260°C, tahan terhadap asam (misalnya, reaktor kimia).
- Pertengahan Waktu (100-500°C):
- Karet silikon: 180°C, fleksibel untuk menggerakkan mesin (misalnya, sabuk pengangkut).
- Teflon Fiberglass: 250°C, tahan abrasi (pemutus logam).
- Low-Temp (< 100°C):
- PVC: 70°C, hemat biaya untuk penggunaan dalam ruangan (misalnya, pengolahan makanan).
- Kelembaban/Korosi:
- Penggunaanbaja tahan karat(IP67/IP68) untuk lingkungan basah (misalnya, pipa uap).
- TambahkanKaret etilen propilen (EPR)jaket untuk tahan air garam (boiler laut).
- Interferensi EMI/RFI:
- Kabel terlindungEfektivitas pelindung: perban (85-90%) > foil (95-98%).
- Pasangan yang diputar(30 putaran/m) lebih meminimalkan kopling induktif (standar ASTM E1137).
- Tekanan Mekanis:
- pita logam penguncian untuk ketahanan penekanan (peralatan konstruksi).
- Silikon fleksibel(5 juta siklus tikungan) untuk robotika atau mesin berputar.
- Gauge (AWG):
- Gauge yang lebih kecil (24-26AWG) untuk jarak pendek (<10m, misalnya, instrumen laboratorium).
- Gauge yang lebih besar (18-20AWG) untuk jarak jauh (> 50m) untuk mengurangi penurunan tegangan (misalnya, pembangkit listrik).
- Kode Warna Jaket:
- Ikuti standar ANSI/ISA (misalnya, tipe K = merah ((+) / putih ((-), tipe J = hitam ((+) / putih ((-)) untuk identifikasi cepat.
- Penghentian:
- Konektor cetak (misalnya, M12 untuk otomatisasi) dibandingkan ujung yang dicopot (untuk perakitan kustom). Kabel yang diakhiri sebelumnya mengurangi kesalahan pemasangan sebesar 60% (Laporan Lapangan, 2024)
Kabel tipe K (nikel krom nikel aluminium) (KX)
Fitur utama: ± 2,2 ° C kesalahan (1000 ° C), ketahanan oksidasi, efisiensi biaya tinggi
Skenario tipikal:
▶ Tungku/ketel industri (800-1200 ° C): tungku putar pabrik semen (tahan debu dan suhu tinggi)
▶ Pengujian mesin otomotif: pemantauan suhu tubuh silinder (rentang suhu luas dari -40 ° C hingga 1000 ° C)
▶ Kesalahan: Sebuah pembangkit listrik secara keliru menggunakan kabel BX (kabel kompensasi tipe B), yang mengakibatkan kenaikan suhu tungku 15 ° C dan penurunan efisiensi pembakaran
Kode warna:
Aplikasi:
Kabel termokopel memiliki berbagai aplikasi, termasuk:
- Industri manufaktur:
- Metalurgi: Dalam pembuatan baja, pembuatan besi, dan proses metalurgi lainnya, kabel termokopel digunakan untuk memantau suhu tinggi di tungku, seperti tungku tinggi, tungku listrik, dan konverter.Hal ini membantu untuk mengontrol proses peleburan dan memastikan kualitas produk logam.
- Industri kimia: Reaksi kimia sering terjadi dalam kondisi suhu tertentu.dan peralatan lainnya untuk memastikan perkembangan normal reaksi kimia dan keselamatan proses produksi.
- Keramik dan pembuatan kaca: Produksi keramik dan kaca membutuhkan proses pemanas dan peleburan suhu tinggi.Kabel termokopel digunakan untuk memantau suhu di tungku dan tungku untuk mengontrol suhu pemanas dan memastikan kualitas produk.
- Generasi listrik: Di pembangkit listrik, kabel termokopel digunakan untuk mengukur suhu boiler, turbin uap,dan peralatan lainnya untuk memantau status operasi peralatan dan memastikan operasi sistem pembangkit listrik yang aman dan efisien.
- Industri otomotif: Kabel termokopel digunakan di industri otomotif untuk mengukur suhu gas buang mesin, konverter katalis, dan komponen lainnya.Hal ini membantu untuk memantau kinerja mesin dan sistem pengendalian emisi, dan juga digunakan dalam pengujian dan pengembangan mesin otomotif baru.
- Industri aerospace: Dalam bidang kedirgantaraan, kabel termokopel digunakan untuk mengukur suhu mesin pesawat, mesin roket, dan komponen suhu tinggi lainnya.Hal ini sangat penting untuk memastikan keamanan dan keandalan kendaraan ruang angkasa selama penerbangan.
- Industri makanan: Dalam industri pengolahan makanan, kabel termokopel digunakan untuk mengukur suhu oven, peralatan sterilisasi,dan peralatan pengolahan lainnya untuk memastikan keamanan dan kualitas pengolahan makanan.
- Laboratorium dan penelitian ilmiah: Kabel termokopel banyak digunakan di laboratorium dan lembaga penelitian ilmiah untuk pengukuran suhu dalam berbagai percobaan dan proyek penelitian.percobaan kimia, dan penelitian biologi, kabel termokopel digunakan untuk mengukur suhu sampel dan sistem reaksi.
- Sistem HVAC: Dalam sistem pemanasan, ventilasi, dan pendingin udara, kabel termokopel digunakan untuk mengukur suhu udara, air,dan media lain untuk mengontrol operasi sistem dan memastikan kenyamanan lingkungan dalam ruangan.
Kabel ini juga tersedia dalam konfigurasi yang berbeda, termasuk simpang yang dibumi, tidak dibumi, dan terbuka, untuk memenuhi persyaratan aplikasi tertentu.Sambungan yang tertanam memberikan waktu respons yang lebih cepat tetapi lebih rentan terhadap kebisingan listrik, sedangkan persimpangan tanpa tanah menawarkan isolasi listrik yang lebih baik tetapi waktu respons yang lebih lambat.
Secara keseluruhan, kabel termokopel tipe K adalah komponen penting dalam sistem pengukuran suhu, memberikan daya tahan, akurasi, dan fleksibilitas di berbagai aplikasi.
FAQ:
T: Apa nama merek kabel termokopel ini?
A: Nama merek kabel termokopel ini adalah Tankii.
T: Apa nomor model yang berbeda yang tersedia untuk Kabel Thermocouple ini?
A: Nomor model yang berbeda yang tersedia untuk Kabel Thermocouple ini adalah KX/KC, JX, EX, TX, NX, SC
T: Di mana Kabel Thermocouple ini diproduksi?
A: Kabel Thermocouple ini diproduksi di Cina.
T: Apa rentang suhu yang didukung oleh kabel termokopel ini?
A: Kisaran suhu yang didukung oleh Kabel Thermocouple ini bervariasi tergantung pada nomor model. Silakan lihat spesifikasi produk untuk informasi lebih lanjut.
T: Apakah Kabel Thermocouple ini cocok untuk digunakan di lingkungan industri yang keras?
A: Ya, Kabel Thermocouple ini dirancang untuk tahan lama dan dapat diandalkan di lingkungan industri yang keras.
