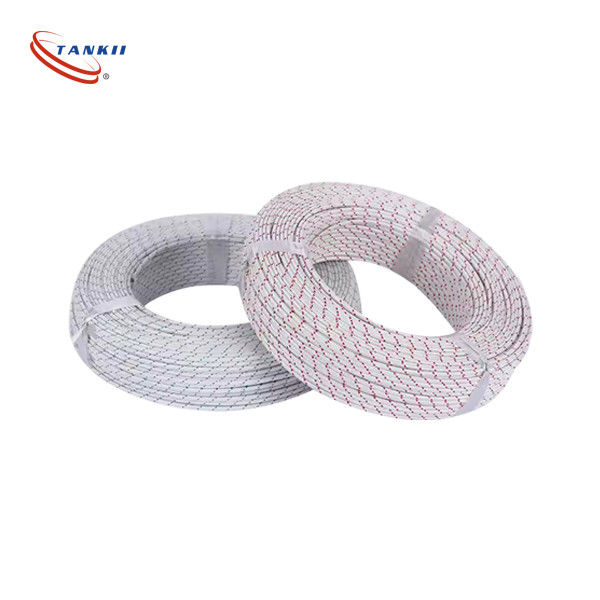

Serat kaca terisolasi kabel ekstensi termokopel dengan 7/0.2mm konduktor digunakan untuk menghubungkan sensor dan instrumen suhu
Ekstensi termokopel/ kawat kompensasi adalah kawat yang terbuat dari bahan paduan dengan sifat termoelektrik yang mirip dengan bahan elektroda termokopel.Hal ini digunakan untuk menghubungkan termokopel dan instrumen pengukuran untuk memastikan transmisi yang akurat dari sinyal suhu.
Fungsi
Perpanjang jarak transmisi sinyal:
Termokopel biasanya dipasang pada suhu tinggi atau lingkungan yang keras, sementara instrumen pengukuran (seperti pengontrol suhu,sistem pengumpulan data) dapat terletak di lokasi yang jauhKabel kompensasi digunakan untuk menghubungkan keduanya untuk menghindari attenuasi sinyal.
Mengurangi biaya:
Bahan elektroda termokopel (seperti platinum-rodium, nikel-kromium) mahal, sedangkan kawat kompensasi menggunakan paduan berbiaya rendah, yang dapat mengurangi biaya bahan tanpa mengurangi akurasi.
Meningkatkan fleksibilitas:
Kabel kompensasi fleksibel dan mudah dihubungkan dan dipasang.
Klasifikasi menurut jenis termokopel:
Model kawat perpanjangan sesuai dengan jenis termokopel, dan yang umum adalah:
Kabel kompensasi tipe K: digunakan untuk termokopel nikel-kromium-nikel-aluminium (tipe K).
Kabel kompensasi tipe J: digunakan untuk termokopel besi-konstan (tipe J).
Kabel kompensasi tipe T: digunakan untuk termokopel tembaga-konstan (tipe T).
Kabel kompensasi tipe E: digunakan untuk termokopel nikel-kromium-konstanan (tipe E).
Klasifikasi menurut tingkat akurasi
Tingkat umum: cocok untuk skenario industri umum, dengan akurasi yang lebih rendah.
Tingkat presisi: cocok untuk skenario pengukuran presisi tinggi, dengan kesalahan yang lebih kecil.
Klasifikasi menurut lingkungan penggunaan:
Lingkungan umum: Lapisan isolasi PVC, cocok untuk lingkungan kering dan suhu normal.
Lingkungan suhu tinggi: lapisan isolasi serat kaca atau polytetrafluoroethylene (PTFE), suhu tinggi dan ketahanan korosi.
Lingkungan tahan ledakan: dengan lapisan pelindung logam, cocok untuk tempat yang mudah terbakar dan mudah meledak.
Kode warna:
Lebih banyak gambar:
Aplikasi:
Kabel termokopel memiliki berbagai aplikasi, termasuk:
- Industri manufaktur:
- Metalurgi: Dalam pembuatan baja, pembuatan besi, dan proses metalurgi lainnya, kabel termokopel digunakan untuk memantau suhu tinggi di tungku, seperti tungku tinggi, tungku listrik, dan konverter.Hal ini membantu untuk mengontrol proses peleburan dan memastikan kualitas produk logam.
- Industri kimia: Reaksi kimia sering terjadi dalam kondisi suhu tertentu.dan peralatan lainnya untuk memastikan perkembangan normal reaksi kimia dan keselamatan proses produksi.
- Keramik dan pembuatan kaca: Produksi keramik dan kaca membutuhkan proses pemanas dan peleburan suhu tinggi.Kabel termokopel digunakan untuk memantau suhu di tungku dan tungku untuk mengontrol suhu pemanas dan memastikan kualitas produk.
- Generasi listrik: Di pembangkit listrik, kabel termokopel digunakan untuk mengukur suhu boiler, turbin uap,dan peralatan lainnya untuk memantau status operasi peralatan dan memastikan operasi sistem pembangkit listrik yang aman dan efisien.
- Industri otomotif: Kabel termokopel digunakan di industri otomotif untuk mengukur suhu gas buang mesin, konverter katalis, dan komponen lainnya.Hal ini membantu untuk memantau kinerja mesin dan sistem pengendalian emisi, dan juga digunakan dalam pengujian dan pengembangan mesin otomotif baru.
- Industri aerospace: Dalam bidang kedirgantaraan, kabel termokopel digunakan untuk mengukur suhu mesin pesawat, mesin roket, dan komponen suhu tinggi lainnya.Hal ini sangat penting untuk memastikan keamanan dan keandalan kendaraan ruang angkasa selama penerbangan.
- Industri makanan: Dalam industri pengolahan makanan, kabel termokopel digunakan untuk mengukur suhu oven, peralatan sterilisasi,dan peralatan pengolahan lainnya untuk memastikan keamanan dan kualitas pengolahan makanan.
- Laboratorium dan penelitian ilmiah: Kabel termokopel banyak digunakan di laboratorium dan lembaga penelitian ilmiah untuk pengukuran suhu dalam berbagai percobaan dan proyek penelitian.percobaan kimia, dan penelitian biologi, kabel termokopel digunakan untuk mengukur suhu sampel dan sistem reaksi.
- Sistem HVAC: Dalam sistem pemanasan, ventilasi, dan pendingin udara, kabel termokopel digunakan untuk mengukur suhu udara, air,dan media lain untuk mengontrol operasi sistem dan memastikan kenyamanan lingkungan dalam ruangan.
Kabel ini juga tersedia dalam konfigurasi yang berbeda, termasuk simpang yang dibumi, tidak dibumi, dan terbuka, untuk memenuhi persyaratan aplikasi tertentu.Sambungan yang tertanam memberikan waktu respons yang lebih cepat tetapi lebih rentan terhadap kebisingan listrik, sedangkan persimpangan tanpa tanah menawarkan isolasi listrik yang lebih baik tetapi waktu respons yang lebih lambat.
Secara keseluruhan, kabel termokopel tipe K adalah komponen penting dalam sistem pengukuran suhu, memberikan daya tahan, akurasi, dan fleksibilitas di berbagai aplikasi.
FAQ:
T: Apa nama merek kabel termokopel ini?
A: Nama merek kabel termokopel ini adalah Tankii.
T: Apa nomor model yang berbeda yang tersedia untuk Kabel Thermocouple ini?
A: Nomor model yang berbeda yang tersedia untuk Kabel Thermocouple ini adalah KX/KC, JX, EX, TX, NX, SC
T: Di mana Kabel Thermocouple ini diproduksi?
A: Kabel Thermocouple ini diproduksi di Cina.
T: Apa rentang suhu yang didukung oleh kabel termokopel ini?
A: Kisaran suhu yang didukung oleh Kabel Thermocouple ini bervariasi tergantung pada nomor model. Silakan lihat spesifikasi produk untuk informasi lebih lanjut.
T: Apakah Kabel Thermocouple ini cocok untuk digunakan di lingkungan industri yang keras?
A: Ya, Kabel Thermocouple ini dirancang untuk tahan lama dan dapat diandalkan di lingkungan industri yang keras.
