Detail produk:
|
Lendutan khusus: | 15.5 | resistivitas: | 78.0 * (± 5%) |
---|---|---|---|
Kepadatan: | 8.1g / cm³ | Suhu Defleksi yang Berguna: | -70 ~ 350 ℃ |
Suhu linearitas: | -20 ~ 200 ℃ | Fleksibilitas: | 28,5 * (1 ± 4%) |
Modulus elastisitas: | 15.5 | Penggunaan: | Elemen kompensasi suhu |
Fitur: | Resistivitas tinggi | Nama: | TB1577A |
Suhu maksimum: | 450 ℃ | ||
Menyorot: | soft magnetic alloy,kovar alloy |

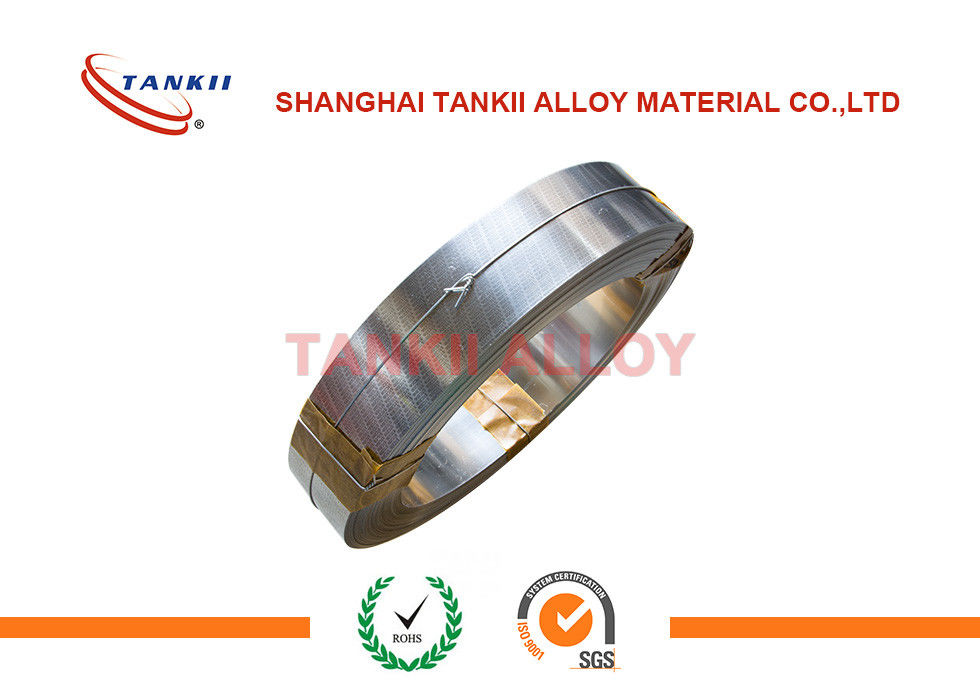

Thermal Bimetal Strip TB1577A Modulus Elastisitas Lebih Rendah Untuk Perlindungan Otomatis Beralih Dengan Tanda Cetak OEM
Strip bimetal digunakan untuk mengubah perubahan suhu menjadi perpindahan mekanis. Strip terdiri dari dua strip logam yang berbeda yang berkembang pada tingkat yang berbeda karena mereka dipanaskan, biasanya baja dan tembaga, atau dalam beberapa kasus baja dan kuningan. Bilah-bilah tersebut disatukan bersama sepanjang panjangnya dengan memukau, mematri atau mengelas. Ekspansi yang berbeda memaksa strip datar untuk menekuk satu arah jika dipanaskan, dan dalam arah yang berlawanan jika didinginkan di bawah suhu awal. Logam dengan koefisien ekspansi termal yang lebih tinggi ada di sisi luar kurva ketika strip dipanaskan dan di sisi dalam ketika didinginkan
Perpindahan strip ke samping jauh lebih besar daripada ekspansi memanjang kecil di salah satu dari kedua logam. Efek ini digunakan dalam berbagai perangkat mekanik dan listrik. Dalam beberapa aplikasi strip bimetal digunakan dalam bentuk datar. Pada yang lain, ia dibungkus menjadi koil untuk kekompakan. Semakin panjang versi melingkar memberikan peningkatan sensitivitas.
Kelas | 5J1580 |
Lapisan ekspansi tinggi | Ni20Mn6 |
Lapisan ekspansi rendah | Ni36 |
Deskripsi:
Komposisi kimia(%)
Kelas | C | Si | M N | P | S | Ni | Cr | Cu | Fe |
Ni36 | ≤0,05 | ≤0.3 | ≤0.6 | ≤0,02 | ≤0,02 | 35 ~ 37 | - | - | Bal. |
Kelas | C | Si | M N | P | S | Ni | Cr | Cu | Fe |
Ni20Mn6 | ≤0,05 | 0,15 ~ 0,3 | 5.5 ~ 6.5 | ≤0,02 | ≤0,02 | 19 ~ 21 | - | - | Bal. |
Properti fisik
> Kepadatan (g / cm3): 8.1
> Temperatur yang diijinkan (ºC): -70 ~ 350
Suhu linier (ºC): -20 ~ 180
> Tahanan listrik (μΩ * m): 0,8 ± 5% (20ºC)
> Konduktivitas termal (W / m. ºC): 12
> Bending K / 10-6 ºC-1 (20 ~ 135ºC): 15
> Modulus Elastis, E / GPa 147 ~ 177
Aplikasi: Bahan ini terutama dalam perangkat kontrol otomatis dan instrumentasi (misalnya: termometer buang, termostat, pengatur tegangan, relai suhu, sakelar perlindungan otomatis, meter diafragma, dll.) Membuat kontrol suhu, kompensasi suhu, batas arus, indikator suhu, dan lainnya komponen peka panas.
Fitur: Karakteristik dasar dari Thermostat Bimetallic adalah menekuk deformasi dengan perubahan suhu, menghasilkan momen tertentu.
Thermostat Koefisien ekspansi Bimetallic Strip berbeda dari dua atau lebih lapisan logam atau paduan sepanjang seluruh permukaan kontak yang terikat erat, setelah perubahan bentuk tergantung suhu terjadi komposit fungsional termosensitif. Dimana koefisien ekspansi yang lebih tinggi dari lapisan aktif adalah lapisan yang disebut koefisien ekspansi rendah dari lapisan yang disebut lapisan pasif.
Ikhtisar
Strip bimetal termal adalah dengan koefisien ekspansi yang berbeda dari dua atau lebih dari dua lapisan kombinasi logam atau logam padat, dan di sepanjang seluruh antarmuka bervariasi dengan suhu dan fungsi termal dari perubahan bentuk bahan komposit. Salah satu koefisien ekspansi tinggi menjadi lapisan aktif , koefisien ekspansi rendah menjadi pasif. Ketika persyaratan dengan resistivitas tinggi, tetapi kinerja resistensi sensitif panas pada dasarnya adalah jenis yang sama dari seri bimetal termal, dapat ditambahkan antara dua lapisan dengan ketebalan yang berbeda dari lapisan tengah sebagai lapisan shunt, adalah untuk mencapai tujuan mengontrol resistivitas yang berbeda.
Karakteristik dasar dari bimetal termal berubah dengan suhu dan deformasi suhu, menghasilkan momen tertentu. Banyak perangkat menggunakan fitur ini untuk mengubah energi panas menjadi kerja mekanik untuk mencapai kontrol otomatis. Bimetal termal digunakan untuk sistem kontrol dan sensor suhu dalam pengukuran. instrumen.
Sistem perlakuan panas: resistensi peka panas, resistivitas dan modulus elastisitas sampel sebelum pengukuran harus menjalani perlakuan panas, untuk menghilangkan stres.
Fitur utama: sifat sensitif terhadap panas tinggi dan resistivitas tinggi, tetapi modulus elastisitasnya lebih rendah dan stres yang diizinkan, dapat meningkatkan sensitivitas instrumen, ukuran lebih kecil dan meningkatkan reaksi
