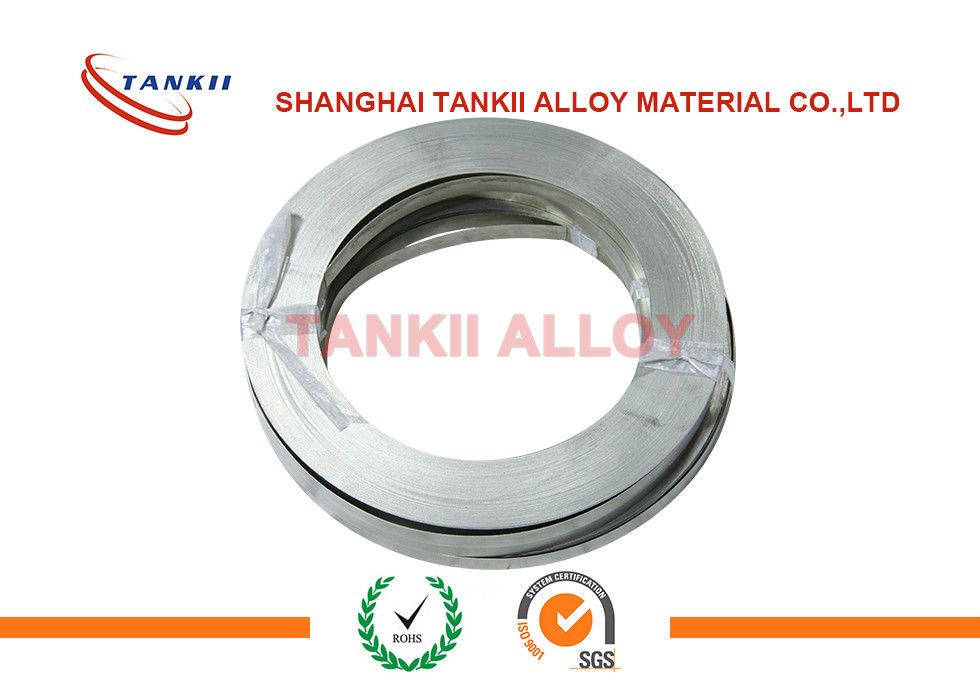

Constantan / Sheet Cupronickel Precision Strip 0,6mm CuNi44 ROHS Persetujuan

Constantan adalah paduan tembaga-nikel yang biasanya terdiri dari 55% Tembaga dan 45% Nikel.Fitur utamanya adalah ketahanannya yang konstan pada berbagai suhu.Paduan lain dengan koefisien suhu rendah serupa juga dikenal, seperti Manganin (Cu86Mn12Ni2).

Dari semua paduan pengukur regangan modern, Constantan adalah yang tertua, dan masih paling banyak digunakan.Situasi ini mencerminkan fakta bahwa constantan memiliki kombinasi keseluruhan properti terbaik yang diperlukan untuk banyak aplikasi pengukur regangan.Paduan ini memiliki, misalnya, sensitivitas regangan yang cukup tinggi, atau faktor pengukur, yang relatif tidak peka terhadap tingkat regangan dan suhu.Resistivitasnya cukup tinggi untuk mencapai nilai resistansi yang sesuai bahkan di grid yang sangat kecil, dan koefisien resistansi temperaturnya tidak berlebihan.Selain itu, konstantan dicirikan oleh umur kelelahan yang baik dan kemampuan perpanjangan yang relatif tinggi.Perlu dicatat, bagaimanapun, bahwa konstantan cenderung menunjukkan penyimpangan terus menerus pada suhu di atas 65 ° C (150 ° F);dan karakteristik ini harus diperhitungkan ketika stabilitas nol dari pengukur regangan kritis selama beberapa jam atau hari.

a) Ni = 44%, Mn = 1,5%, Fe = 0,5%, Cu = Balance

b) A-Alloy: Yang terpenting, konstantan dapat diproses untuk kompensasi suhu sendiri agar sesuai dengan berbagai koefisien bahan uji dari ekspansi termal.Paduan disuplai dalam kompensasi suhu-diri (STC) nomor 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 dan 50, untuk digunakan pada bahan uji dengan koefisien muai panas yang sesuai, dinyatakan dalam bagian per juta dengan panjang (atau µm / m) per kelvin atau derajat Celcius atau derajat Fahrenheit.

c) Paduan P: Untuk pengukuran regangan yang sangat besar, 5% (50 000 mikrostrain) atau lebih, konstanta anil (paduan P) adalah bahan kisi yang biasanya dipilih.Constantan dalam bentuk ini sangat ulet;dan, dalam ukuran panjang 0,125 inci (3 mm) dan lebih panjang, dapat diregangkan hingga> 20%.Perlu diingat, bagaimanapun, bahwa di bawah regangan siklik tinggi paduan P akan menunjukkan beberapa perubahan resistansi permanen dengan setiap siklus, dan menyebabkan pergeseran nol yang sesuai pada pengukur regangan.Karena karakteristik ini, dan kecenderungan kegagalan jaringan prematur dengan regangan berulang, paduan P biasanya tidak direkomendasikan untuk aplikasi regangan siklik.Paduan P tersedia dengan nomor STC 08 dan 40 untuk digunakan pada logam dan plastik, masing-masing.
